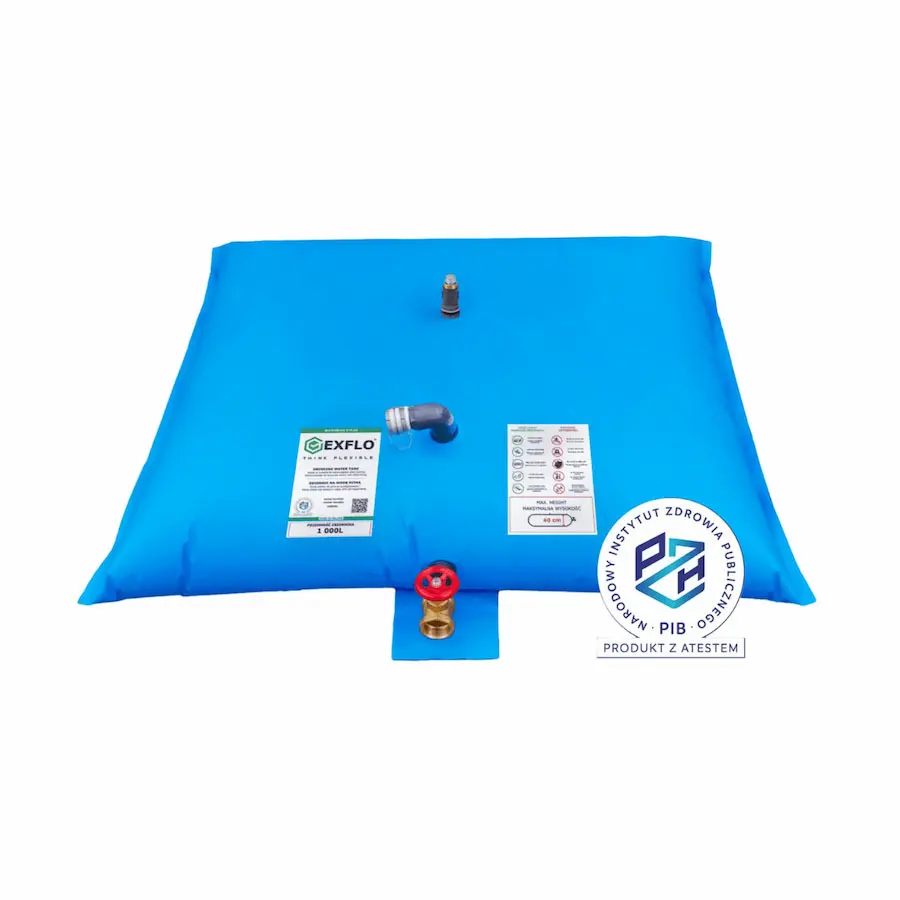

Zbiornik na wodę pitną Waterbase D Plus (TPU) 7 000 l

EXFLO Sp. z o. o.

ul. Wejherowska 6b

84-207 Koleczkowo

tel +48 602 241 000

e-mail: exflo@exflo.pl

Poradnik eksperta – jak zaplanować magazynowanie wody w zbiorniku Waterbase D Plus 7000 l?

Waterbase D Plus 7000 l pozwala utworzyć duży, tymczasowy magazyn wody przy zachowaniu możliwości złożenia pustego zbiornika do transportu i przechowywania. Przy pojemności 7000 litrów sam wybór zbiornika jest jednak tylko jednym z elementów prawidłowo zaplanowanego systemu.

Przed napełnieniem należy określić miejsce rozłożenia, przygotowanie podłoża, źródło wody, wydajność napełniania, rodzaj przyłączy, sposób poboru oraz późniejszą dystrybucję zgromadzonej wody.

Kiedy warto wybrać zbiornik 7000 l?

Model 7000 l warto rozważyć, gdy potrzebny jest duży zapas wody skoncentrowany w jednym punkcie, a jednocześnie istotna jest możliwość złożenia pustego zbiornika po zakończeniu użytkowania.

Przy określaniu potrzebnej pojemności można wykorzystać prostą zależność:

liczba użytkowników × planowane zużycie wody na osobę × liczba dni zabezpieczenia = wymagana ilość wody

Przed wykonaniem obliczeń należy ustalić przeznaczenie zapasu. Inna ilość będzie potrzebna wyłącznie do picia, a inna, gdy woda ma służyć również do przygotowania posiłków, podstawowej higieny lub innych potrzeb.

7000 litrów wody to około 7 ton

7000 litrów wody waży w przybliżeniu 7 ton. Jest to jeden z najważniejszych parametrów, które należy uwzględnić podczas wyboru miejsca użytkowania.

Mobilność elastycznej konstrukcji dotyczy przede wszystkim zbiornika pustego. Po napełnieniu powstaje znaczne obciążenie, dlatego miejsce rozłożenia należy przygotować przed rozpoczęciem napełniania.

Napełnionego zbiornika nie należy traktować jako konstrukcji przeznaczonej do swobodnego przemieszczania.

Ile miejsca potrzeba pod zbiornik 7000 l?

Waterbase D Plus 7000 l ma wymiary około 4,75 × 2,88 m. Do tych wymiarów należy doliczyć przestrzeń potrzebną do obsługi zbiornika i jego wyposażenia.

Należy zapewnić dostęp do:

• przyłącza napełniająco-opróżniającego,
• rewizji serwisowej,
• odpowietrznika,
• zaworów i dodatkowej armatury,
• przewodów napełniających i odbiorczych.

Jak przygotować podłoże pod około 7 ton wody?

Podłoże powinno być równe, stabilne, czyste i przygotowane zgodnie z wymaganiami producenta. Należy usunąć wszystkie elementy mogące uszkodzić elastyczny płaszcz zbiornika.

Szczególną uwagę należy zwrócić na:

• ostre kamienie i gruz,
• elementy metalowe,
• korzenie i ostre fragmenty roślin,
• nierówności powodujące miejscowe obciążenie,
• przedmioty mogące spowodować przetarcie lub przebicie materiału.

W zależności od warunków użytkowania warto przewidzieć odpowiednio dobraną matę ochronną.

Czy Waterbase D Plus 7000 l można wykorzystać do magazynowania wody pitnej?

Według przekazanych danych materiał zastosowany do wykonania zbiornika posiada dokumentację PZH oraz WRAS dotyczącą kontaktu z wodą pitną, z odniesieniem do wymagań BS 6920.

Przy magazynowaniu wody przeznaczonej do spożycia należy jednak analizować cały system mający kontakt z wodą. Dotyczy to zbiornika, przewodów, zaworów, adapterów, szybkozłączy i pozostałej armatury.

Zakres zastosowania należy interpretować zgodnie z aktualną dokumentacją producenta. Dokumentacji materiału nie należy automatycznie utożsamiać z certyfikacją każdej możliwej konfiguracji kompletnego systemu.

Jak długo można magazynować wodę pitną?

Możliwość kontaktu materiału z wodą pitną nie oznacza automatycznie, że parametry magazynowanej wody pozostaną niezmienione przez dowolnie długi czas.

Znaczenie mają m.in.:

• jakość wody użytej do napełnienia,
• czystość zbiornika i armatury,
• warunki środowiskowe,
• temperatura,
• czas magazynowania,
• sposób pobierania wody ze zbiornika.

W przypadku wody przeznaczonej do spożycia należy stosować odpowiednie procedury higieniczne i wymagania właściwe dla danego zastosowania.

Jak zaplanować napełnianie zbiornika 7000 l?

Przy pojemności 7000 l istotna jest nie tylko możliwość podłączenia przewodu, ale również rzeczywista wydajność źródła wody oraz całego toru napełniania.

Orientacyjny czas napełniania można obliczyć:

pojemność zbiornika ÷ rzeczywisty przepływ = orientacyjny czas napełniania

Przykładowo, pomijając zmiany przepływu i straty:

• 100 l/min – około 70 minut,
• 250 l/min – około 28 minut,
• 500 l/min – około 14 minut,
• 700 l/min – około 10 minut.

Są to wartości wyłącznie obliczeniowe. Rzeczywisty czas zależy od wydajności źródła, długości i średnicy przewodów, zastosowanej armatury, różnicy wysokości oraz strat ciśnienia.

Dlaczego przy 7000 l wydajność instalacji ma duże znaczenie?

Im większa pojemność zbiornika, tym bardziej zauważalny staje się wpływ ograniczeń instalacji na czas jego napełnienia i opróżnienia.

Nawet jeżeli wybrany element instalacji posiada dużą średnicę, rzeczywistą wydajność całego układu może ograniczyć:

• węższy przewód,
• redukcja,
• zawór,
• pompa,
• długi odcinek przewodu,
• różnica wysokości,
• inne przewężenie w instalacji.

Dlatego należy analizować cały tor przepływu, a nie tylko średnicę jednego przyłącza.

Przyłącze 2″ BSP – co trzeba uwzględnić?

Standardowe przyłącze poborowo-napełniające zbiornika ma gwint zewnętrzny 2″ BSP. Pozwala ono przygotować odpowiednią konfigurację armatury do napełniania lub poboru wody.

Przed zakupem dodatkowych elementów należy ustalić:

• rodzaj przewodu,
• jego średnicę,
• wymaganą wydajność,
• rodzaj zaworu,
• potrzebne redukcje i adaptery,
• sposób połączenia z istniejącą instalacją.

STORZ 52 czy STORZ 110?

Według przekazanych danych w wyposażeniu dodatkowym Waterbase D Plus dostępne są konfiguracje wykorzystujące STORZ 52 oraz STORZ 110.

• STORZ 52 – przewidziany jako element konfiguracji do zasuwy.
• STORZ 110 – przewidziany jako element konfiguracji do kolana napełniającego.

Nie należy dobierać złącza wyłącznie dlatego, że większa średnica wydaje się zapewniać większą wydajność. Rzeczywisty przepływ zależy od całej konfiguracji instalacji.

Przed zamówieniem należy sprawdzić kompatybilność z przewodami, armaturą, pompą oraz pozostałym wyposażeniem, z którym zbiornik ma współpracować.

Czy do zbiornika 7000 l potrzebna jest pompa?

Nie zawsze. Konieczność zastosowania pompy zależy od sposobu napełniania oraz planowanego sposobu poboru i dystrybucji wody.

Pompa może być potrzebna, jeżeli woda ma być:

• przesyłana na większą odległość,
• podawana na większą wysokość,
• wydawana z określoną wydajnością,
• dostarczana pod wymaganym ciśnieniem,
• kierowana do kilku punktów odbioru.

Przy doborze pompy należy uwzględnić m.in. wymaganą wydajność, wysokość podnoszenia, długość i średnicę przewodów oraz straty ciśnienia w instalacji.

Zbiornik to magazyn – jak zaplanować dystrybucję wody?

Waterbase D Plus realizuje przede wszystkim funkcję magazynowania wody. Jeżeli ma być częścią punktu awaryjnego zaopatrzenia, trzeba oddzielnie zaprojektować sposób jej wydawania.

W zależności od zastosowania system może wymagać:

• zaworów odcinających,
• przewodów,
• redukcji i adapterów,
• szybkozłączy,
• pompy,
• punktów kontrolowanego poboru wody.

Waterbase D Plus 7000 l w zastosowaniach OLiOC

Waterbase D Plus 7000 l może być rozważany jako element awaryjnego magazynowania wody na potrzeby Ochrony Ludności i Obrony Cywilnej (OLiOC) oraz zarządzania kryzysowego.

Składana konstrukcja może być szczególnie przydatna w magazynach wyposażenia, w których zbiornik ma pozostawać pusty i zostać rozwinięty dopiero w sytuacji wymagającej utworzenia dodatkowego zapasu wody.

Przykładowe zastosowania mogą obejmować:

• awarie sieci wodociągowej,
• długotrwałe przerwy w dostawie wody,
• tymczasowe punkty magazynowania wody,
• punkty awaryjnego zaopatrzenia ludności,
• zaplecze działań ratowniczych,
• magazyny wyposażenia kryzysowego,
• zabezpieczenie obiektów użyteczności publicznej.

Ważne: możliwość wykorzystania zbiornika w zastosowaniach OLiOC nie oznacza automatycznie spełnienia wymagań każdego programu, postępowania lub zamówienia. Przy zakupach dla JST, jednostek organizacyjnych lub służb należy porównać parametry produktu, dokumentację i wyposażenie z wymaganiami konkretnej specyfikacji.

Jeden zbiornik 7000 l czy kilka mniejszych?

Przy projektowaniu systemu awaryjnego warto zdecydować, czy zapas powinien zostać skoncentrowany w jednym miejscu, czy rozdzielony pomiędzy kilka niezależnych zbiorników.

Jeden zbiornik 7000 l może być korzystny, gdy:

• potrzebny jest jeden centralny punkt magazynowania,
• dostępna jest odpowiednia powierzchnia,
• system napełniania obsługuje jedno miejsce,
• dystrybucja wody ma odbywać się z jednego punktu.

Kilka mniejszych zbiorników może być korzystniejsze, gdy:

• woda ma być dostępna w kilku lokalizacjach,
• potrzebnych jest kilka niezależnych punktów poboru,
• zapas ma być uruchamiany etapami,
• system ma zabezpieczać kilka obiektów,
• istotna jest możliwość rozdzielenia zapasu.

7000 l czy 10 000 l – jak dobrać większą pojemność?

Większy zbiornik nie zawsze oznacza lepiej zaprojektowany system. Wraz ze wzrostem pojemności rosną wymagania dotyczące powierzchni, przygotowania podłoża, wydajności napełniania oraz organizacji poboru i dystrybucji.

Przed wyborem wariantu 10 000 l warto sprawdzić, czy rzeczywiście potrzebny jest cały zapas w jednym miejscu, czy bardziej funkcjonalny będzie jeden zbiornik 7000 l albo kilka mniejszych jednostek.

Trzy elementy awaryjnego systemu zaopatrzenia w wodę

Przy planowaniu zabezpieczenia awaryjnego warto oddzielić trzy podstawowe funkcje:

• dostarczenie – skąd i w jaki sposób woda zostanie dostarczona,
• magazynowanie – gdzie i w jakiej ilości zostanie zgromadzona,
• dystrybucję – jak woda zostanie później wydana użytkownikom.

Sam zbiornik rozwiązuje przede wszystkim drugi z tych problemów. Dlatego przy projektowaniu kompletnego rozwiązania należy przeanalizować również sposób jego napełniania i późniejszego opróżniania.

Jak przygotować zbiornik do magazynu kryzysowego?

Jeżeli Waterbase D Plus 7000 l ma być przechowywany jako wyposażenie awaryjne, warto przygotować razem z nim kompletny zestaw elementów potrzebnych do uruchomienia.

W zależności od zaprojektowanej konfiguracji mogą to być:

• mata ochronna,
• zawory,
• przewody napełniające,
• przewody do poboru wody,
• redukcje i adaptery,
• szybkozłącza STORZ,
• elementy uszczelniające,
• wyposażenie potrzebne do dystrybucji wody.

W sytuacji awaryjnej brak odpowiedniego adaptera, uszczelnienia lub przewodu może utrudnić uruchomienie całego systemu, mimo dostępności samego zbiornika.

Najczęstsze błędy przy planowaniu zbiornika 7000 l

• wybór pojemności bez obliczenia rzeczywistego zapotrzebowania na wodę,
• nieuwzględnienie masy około 7 ton wody,
• brak odpowiednio przygotowanego podłoża,
• brak miejsca na obsługę przyłączy i przewodów,
• nieuwzględnienie czasu potrzebnego na napełnienie 7000 l,
• dobór złączy bez analizy całego toru przepływu,
• brak planu poboru i dystrybucji wody,
• dobór pompy bez uwzględnienia wymaganej wydajności i wysokości podnoszenia,
• stosowanie przypadkowej armatury w instalacji wody pitnej,
• traktowanie samego zbiornika jako kompletnego systemu awaryjnego zaopatrzenia w wodę.

Ekspert radzi

Przy zbiorniku 7000 l najpierw zaprojektuj cały scenariusz wykorzystania wody, a dopiero później dobieraj armaturę. Określ wymagany zapas, miejsce rozłożenia, źródło wody, oczekiwany czas napełnienia, sposób poboru oraz liczbę punktów dystrybucji.

Dopiero na tej podstawie należy dobierać przewody, zawory, adaptery, szybkozłącza STORZ, ewentualną pompę i pozostałe wyposażenie.

W przypadku zastosowań związanych z wodą pitną, JST, OLiOC i zarządzaniem kryzysowym należy dodatkowo zweryfikować aktualną dokumentację produktu oraz wymagania konkretnego zadania lub zamówienia. Pozwala to zaprojektować nie tylko magazyn o pojemności 7000 l, ale funkcjonalny system dostarczania, przechowywania i dystrybucji wody.
