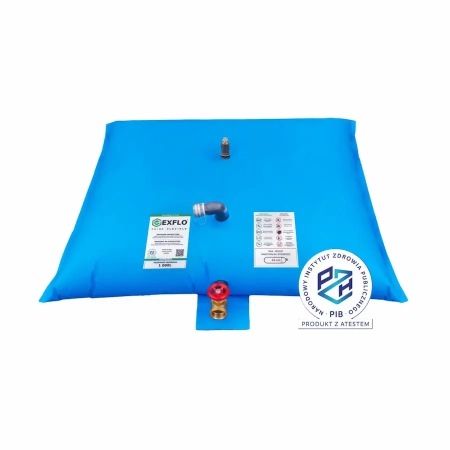

Zbiornik na wodę pitną Waterbase D Plus (TPU) 20 000 l

EXFLO Sp. z o. o.

ul. Wejherowska 6b

84-207 Koleczkowo

tel +48 602 241 000

e-mail: exflo@exflo.pl

Poradnik eksperta – jak zaplanować magazynowanie wody w zbiorniku Waterbase D Plus 20 000 l?

Waterbase D Plus 20 000 l umożliwia utworzenie dużego, tymczasowego magazynu wody o pojemności 20 m³. Przy takiej wielkości nie wystarczy jednak dobrać zbiornika wyłącznie na podstawie liczby litrów. Trzeba zaplanować cały system: miejsce rozłożenia, podłoże, źródło wody, czas napełniania, armaturę, ewentualną pompę oraz sposób późniejszej dystrybucji.

W przypadku zastosowań awaryjnych, JST i OLiOC szczególnie ważna jest również decyzja, czy lepszy będzie jeden centralny magazyn 20 000 l, czy kilka mniejszych, niezależnych zbiorników.

Kiedy warto wybrać zbiornik 20 000 l?

Pojemność 20 000 l warto rozważyć, gdy potrzebny jest duży zapas wody skoncentrowany w jednym miejscu, a jednocześnie istotna pozostaje możliwość złożenia pustego zbiornika po zakończeniu użytkowania.

Orientacyjne zapotrzebowanie na wodę można określić według zależności:

liczba użytkowników × planowane zużycie wody na osobę × liczba dni zabezpieczenia = wymagana ilość wody

Przed wykonaniem obliczeń należy określić przeznaczenie zapasu. Innej ilości wymaga zabezpieczenie wyłącznie wody do picia, a innej system, w którym woda ma być wykorzystywana również do przygotowania posiłków, podstawowej higieny lub innych potrzeb.

20 000 litrów wody to około 20 ton

20 000 litrów wody waży w przybliżeniu 20 ton. Przy tej pojemności jest to jeden z najważniejszych parametrów, które należy uwzględnić jeszcze przed rozłożeniem zbiornika.

Mobilność elastycznego Waterbase D Plus dotyczy przede wszystkim zbiornika pustego. Po napełnieniu powstaje bardzo duże obciążenie, dlatego lokalizację należy wybrać i przygotować przed rozpoczęciem napełniania.

Napełnionego zbiornika nie należy traktować jako konstrukcji przeznaczonej do swobodnego przemieszczania.

Ile miejsca potrzeba pod zbiornik 20 000 l?

Waterbase D Plus 20 000 l ma wymiary około 5,80 × 4,97 m. Sama powierzchnia zajmowana przez zbiornik nie jest jednak wystarczająca do prawidłowego zaplanowania stanowiska.

Należy pozostawić dodatkową przestrzeń umożliwiającą dostęp do:

• przyłącza napełniająco-opróżniającego,
• rewizji serwisowej,
• odpowietrznika,
• zaworów i dodatkowej armatury,
• przewodów napełniających i odbiorczych,
• pompy, jeżeli będzie stosowana,
• elementów systemu dystrybucji wody.

Przy planowaniu lokalizacji należy więc uwzględnić zarówno powierzchnię samego zbiornika, jak i strefę potrzebną do jego obsługi.

Jak przygotować podłoże pod około 20 ton wody?

Podłoże powinno być równe, stabilne, czyste i przygotowane zgodnie z wymaganiami producenta. Przed rozłożeniem zbiornika należy usunąć wszystkie elementy mogące uszkodzić jego elastyczny płaszcz.

Szczególną uwagę należy zwrócić na:

• ostre kamienie i gruz,
• elementy metalowe,
• korzenie i ostre fragmenty roślin,
• nierówności powodujące miejscowe obciążenia,
• elementy mogące spowodować przetarcie lub przebicie materiału.

W zależności od warunków użytkowania warto przewidzieć odpowiednio dobraną matę ochronną.

Czy Waterbase D Plus 20 000 l nadaje się do magazynowania wody pitnej?

Według przekazanych danych materiał zastosowany do wykonania zbiornika posiada dokumentację PZH oraz WRAS dotyczącą kontaktu z wodą pitną, z odniesieniem do wymagań BS 6920.

Przy magazynowaniu wody przeznaczonej do spożycia należy jednak analizować cały system mający kontakt z wodą. Dotyczy to zbiornika, przewodów, zaworów, adapterów, szybkozłączy oraz pozostałej armatury.

Dokumentacji materiału nie należy automatycznie utożsamiać z certyfikacją każdej możliwej konfiguracji kompletnego systemu. Aktualny zakres dokumentacji należy sprawdzić dla konkretnego zastosowania.

Jak długo można magazynować wodę pitną?

Przydatność materiału do kontaktu z wodą pitną nie oznacza automatycznie, że jakość wody pozostanie niezmieniona przez dowolnie długi okres magazynowania.

Na jakość przechowywanej wody wpływają m.in.:

• jakość wody użytej do napełnienia,
• czystość zbiornika,
• higiena przewodów i armatury,
• temperatura,
• warunki środowiskowe,
• czas magazynowania,
• sposób pobierania wody.

W przypadku wody przeznaczonej do spożycia należy stosować odpowiednie procedury higieniczne i wymagania właściwe dla konkretnego zastosowania.

Jak długo trwa napełnianie zbiornika 20 000 l?

Przy pojemności 20 m³ wydajność źródła i całej instalacji napełniającej ma bardzo duże znaczenie. Orientacyjny czas można obliczyć według wzoru:

pojemność zbiornika ÷ rzeczywisty przepływ = orientacyjny czas napełniania

Przykładowo, pomijając zmiany przepływu i straty:

• 100 l/min – około 200 minut, czyli 3 godz. 20 min,
• 250 l/min – około 80 minut,
• 500 l/min – około 40 minut,
• 750 l/min – około 27 minut,
• 1000 l/min – około 20 minut.

Są to wyłącznie wartości obliczeniowe. Rzeczywisty czas zależy m.in. od wydajności źródła, długości i średnicy przewodów, zastosowanej armatury, różnicy wysokości oraz strat ciśnienia.

Ważne: powyższe przykłady nie oznaczają, że każda konfiguracja przyłączy Waterbase D Plus pozwala osiągnąć wskazane przepływy. Maksymalną wydajność należy określić dla konkretnego układu hydraulicznego.

Dlaczego trzeba analizować cały tor przepływu?

Przy zbiorniku 20 000 l samo zastosowanie dużego przewodu lub szybkozłącza nie gwarantuje szybkiego napełnienia.

Ograniczeniem może być m.in.:

• wydajność źródła wody,
• wydajność pompy,
• średnica przewodów,
• długość instalacji,
• zawory i redukcje,
• różnica wysokości,
• pozostałe przewężenia i elementy armatury.

W praktyce o wydajności decyduje cały tor hydrauliczny, a nie największe zastosowane w nim przyłącze.

Przyłącze 2″ BSP – co należy zaplanować?

Standardowe przyłącze poborowo-napełniające Waterbase D Plus ma gwint zewnętrzny 2″ BSP. Przed przygotowaniem armatury należy określić sposób napełniania i późniejszego opróżniania zbiornika.

Warto wcześniej ustalić:

• źródło wody,
• wymaganą wydajność napełniania,
• rodzaj i średnicę przewodów,
• potrzebne zawory,
• redukcje i adaptery,
• sposób poboru i dystrybucji wody.

STORZ 52 czy STORZ 110?

Według przekazanych danych Waterbase D Plus może zostać wyposażony w dodatkowe elementy wykorzystujące szybkozłącza STORZ 52 oraz STORZ 110.

• STORZ 52 – przewidziany jako element konfiguracji do zasuwy.
• STORZ 110 – przewidziany jako element konfiguracji do kolana napełniającego.

Dobór powinien wynikać z konfiguracji całego systemu. Należy sprawdzić kompatybilność z przewodami, armaturą, pompą oraz wyposażeniem, z którym zbiornik ma współpracować.

Większe złącze nie oznacza automatycznie większego rzeczywistego przepływu. Jeżeli w innym miejscu instalacji znajduje się przewężenie, to właśnie ono może ograniczać wydajność całego systemu.

Czy do zbiornika 20 000 l potrzebna jest pompa?

Nie zawsze. Konieczność zastosowania pompy zależy od sposobu napełniania oraz planowanego sposobu poboru i dystrybucji wody.

Pompa może być potrzebna, gdy woda ma być:

• przesyłana na większą odległość,
• podawana na większą wysokość,
• wydawana z określoną wydajnością,
• dostarczana pod wymaganym ciśnieniem,
• kierowana jednocześnie do kilku punktów poboru.

Przy doborze pompy należy uwzględnić wymagany przepływ, wysokość podnoszenia, długość i średnicę przewodów oraz straty ciśnienia w instalacji.

Jak zaplanować dystrybucję 20 000 litrów wody?

Waterbase D Plus realizuje przede wszystkim funkcję magazynowania. Jeżeli ma być częścią awaryjnego punktu zaopatrzenia w wodę, sposób jej wydawania należy zaprojektować oddzielnie.

W zależności od zastosowania system może wymagać:

• zaworów odcinających,
• przewodów,
• redukcji i adapterów,
• szybkozłączy,
• pompy,
• jednego lub kilku punktów kontrolowanego poboru wody.

Przy wodzie przeznaczonej do spożycia wszystkie elementy mające z nią kontakt powinny być odpowiednio dobrane do takiego zastosowania.

Waterbase D Plus 20 000 l w zastosowaniach OLiOC

Waterbase D Plus 20 000 l może być rozważany jako element awaryjnego magazynowania wody na potrzeby Ochrony Ludności i Obrony Cywilnej (OLiOC) oraz zarządzania kryzysowego.

Składana konstrukcja może być przydatna w magazynach wyposażenia, w których zbiornik pozostaje pusty i zostaje rozwinięty dopiero w sytuacji wymagającej utworzenia dodatkowego magazynu wody.

Przykładowe zastosowania mogą obejmować:

• awarie sieci wodociągowej,
• długotrwałe przerwy w dostawie wody,
• tymczasowe punkty magazynowania wody,
• punkty awaryjnego zaopatrzenia ludności,
• zaplecze działań ratowniczych,
• magazyny wyposażenia kryzysowego,
• zabezpieczenie obiektów użyteczności publicznej.

Ważne: możliwość wykorzystania zbiornika w zastosowaniach OLiOC nie oznacza automatycznie spełnienia wymagań każdego programu, postępowania lub zamówienia. Przy zakupach dla JST, jednostek organizacyjnych lub służb należy porównać parametry produktu, dokumentację i wyposażenie z wymaganiami konkretnej specyfikacji.

Jeden zbiornik 20 000 l czy kilka mniejszych?

Przy pojemności 20 m³ szczególnie istotna staje się decyzja, czy zapas powinien być skoncentrowany w jednym miejscu, czy rozdzielony pomiędzy kilka niezależnych zbiorników.

Jeden zbiornik 20 000 l warto rozważyć, gdy:

• potrzebny jest jeden centralny punkt magazynowania,
• dostępna jest odpowiednio przygotowana powierzchnia,
• system napełniania obsługuje jedną lokalizację,
• dystrybucja ma odbywać się z jednego punktu,
• priorytetem jest ograniczenie liczby zbiorników i przyłączy.

Kilka mniejszych zbiorników może być korzystniejsze, gdy:

• woda ma być dostępna w kilku lokalizacjach,
• potrzebnych jest kilka niezależnych punktów poboru,
• zapas ma być uruchamiany etapami,
• system ma zabezpieczać kilka obiektów,
• istotne jest rozdzielenie magazynowanej wody.

Dlaczego redundancja ma znaczenie przy 20 000 l?

W systemach awaryjnych warto analizować nie tylko całkowitą pojemność, ale również skutki wyłączenia pojedynczego elementu systemu.

Jeden zbiornik 20 000 l koncentruje cały zapas w jednym miejscu. Rozdzielenie tej samej pojemności pomiędzy kilka zbiorników może natomiast pozwolić na utworzenie niezależnych punktów magazynowania i poboru.

Takie rozwiązanie może mieć znaczenie wtedy, gdy system ma obsługiwać kilka lokalizacji lub gdy istotne jest zachowanie części zapasu w przypadku czasowego wyłączenia jednego punktu.

Nie oznacza to jednak, że kilka zbiorników jest zawsze rozwiązaniem lepszym. Wybór powinien wynikać z analizy konkretnego scenariusza działania.

20 000 l czy 2 × 10 000 l?

Przy tej pojemności warto przeanalizować również praktyczną różnicę pomiędzy jednym zbiornikiem 20 000 l a dwoma zbiornikami po 10 000 l.

Jeden zbiornik 20 000 l może uprościć organizację centralnego magazynu, ponieważ wymaga obsługi jednego zbiornika i jednego głównego punktu magazynowania.

Dwa zbiorniki po 10 000 l mogą natomiast umożliwić:

• rozdzielenie zapasu pomiędzy dwie lokalizacje,
• utworzenie dwóch niezależnych punktów poboru,
• etapowe napełnianie i uruchamianie zapasu,
• podział systemu pomiędzy różne obiekty lub grupy odbiorców.

Przy wyborze należy porównać nie tylko pojemność, ale również dostępną powierzchnię, liczbę przyłączy, armaturę, logistykę napełniania oraz plan dystrybucji wody.

Dostarczenie, magazynowanie i dystrybucja – trzy różne funkcje

Przy projektowaniu awaryjnego systemu zaopatrzenia w wodę warto oddzielić trzy podstawowe zadania:

• dostarczenie – skąd i w jaki sposób woda trafi do systemu,
• magazynowanie – gdzie i w jakiej ilości zostanie zgromadzona,
• dystrybucję – w jaki sposób zostanie później przekazana użytkownikom.

Waterbase D Plus odpowiada przede wszystkim za magazynowanie. Kompletny system może wymagać dodatkowych przewodów, zaworów, szybkozłączy, pomp oraz wyposażenia do dystrybucji.

Jak przygotować Waterbase D Plus do magazynu kryzysowego?

Jeżeli zbiornik 20 000 l ma pozostawać w magazynie jako wyposażenie awaryjne, warto przechowywać razem z nim kompletny zestaw elementów potrzebnych do jego uruchomienia.

W zależności od zaprojektowanej konfiguracji mogą to być:

• mata ochronna,
• zawory,
• przewody napełniające,
• przewody do poboru wody,
• redukcje i adaptery,
• szybkozłącza STORZ,
• elementy uszczelniające,
• pompa, jeżeli wymaga tego projekt,
• wyposażenie potrzebne do utworzenia punktów dystrybucji.

W sytuacji awaryjnej brak odpowiedniego przewodu, adaptera, redukcji lub uszczelnienia może uniemożliwić szybkie wykorzystanie zbiornika mimo dostępności samego magazynu wody.

Najczęstsze błędy przy planowaniu zbiornika 20 000 l

• wybór pojemności bez określenia rzeczywistego zapotrzebowania,
• nieuwzględnienie masy około 20 ton wody,
• brak odpowiednio przygotowanego podłoża,
• brak przestrzeni potrzebnej do obsługi zbiornika i armatury,
• nieuwzględnienie czasu potrzebnego do napełnienia 20 m³,
• dobór złączy bez analizy całego toru przepływu,
• założenie, że duże szybkozłącze automatycznie zapewni wysoką wydajność,
• brak planu poboru i dystrybucji wody,
• dobór pompy bez uwzględnienia wydajności i wysokości podnoszenia,
• stosowanie przypadkowej armatury w systemie wody pitnej,
• brak analizy wariantu jednego dużego i kilku mniejszych zbiorników,
• traktowanie samego zbiornika jako kompletnego systemu awaryjnego zaopatrzenia w wodę.

Ekspert radzi

Przy pojemności 20 000 l najpierw zaprojektuj scenariusz wykorzystania wody, a dopiero później dobieraj zbiornik i armaturę. Określ wymagany zapas, lokalizację, źródło wody, oczekiwany czas napełnienia, sposób poboru oraz liczbę punktów dystrybucji.

Przy tak dużej pojemności szczególnie warto porównać jeden zbiornik 20 000 l z konfiguracją kilku mniejszych zbiorników. Centralizacja upraszcza magazynowanie w jednym miejscu, natomiast podział zapasu może zwiększyć elastyczność organizacji systemu i umożliwić obsługę kilku lokalizacji.

W zastosowaniach związanych z wodą pitną, JST, OLiOC i zarządzaniem kryzysowym należy dodatkowo zweryfikować aktualną dokumentację produktu oraz wymagania konkretnego zadania lub zamówienia. Dzięki temu można zaprojektować nie tylko magazyn o pojemności 20 m³, ale kompletny system dostarczania, magazynowania i dystrybucji wody.
