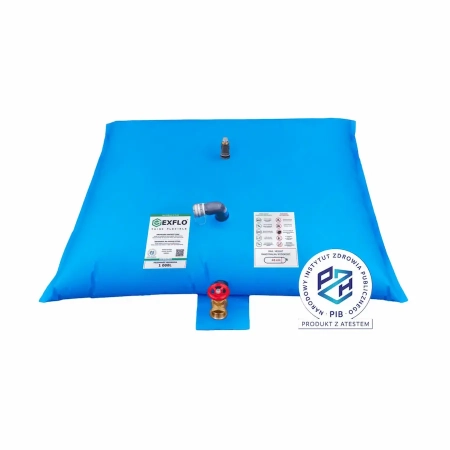

Zbiornik na wodę pitną Waterbase D Plus (TPU) 100 000 l

EXFLO Sp. z o. o.

ul. Wejherowska 6b

84-207 Koleczkowo

tel +48 602 241 000

e-mail: exflo@exflo.pl

Poradnik eksperta – jak zaplanować magazynowanie wody w zbiorniku Waterbase D Plus 100 000 l?

Waterbase D Plus 100 000 l umożliwia utworzenie bardzo dużego, tymczasowego magazynu wody o pojemności 100 m³. Przy tej skali dobór samego zbiornika jest tylko jednym z elementów całego systemu. Przed jego zastosowaniem należy zaplanować miejsce rozłożenia, przygotowanie podłoża, źródło wody, sposób napełniania, czas potrzebny do zgromadzenia 100 000 litrów, armaturę, ewentualne pompy oraz późniejszą dystrybucję wody.

W przypadku zastosowań awaryjnych, JST i OLiOC szczególnie istotna jest również decyzja, czy korzystniejszy będzie jeden centralny magazyn 100 000 l, czy kilka mniejszych zbiorników tworzących rozproszony system magazynowania wody.

Kiedy warto wybrać zbiornik 100 000 l?

Pojemność 100 000 l warto rozważyć przede wszystkim wtedy, gdy potrzebny jest bardzo duży zapas wody skoncentrowany w jednym miejscu, a po zakończeniu użytkowania pusty zbiornik powinien mieć możliwość złożenia, transportu i przechowywania.

Orientacyjne zapotrzebowanie na wodę można określić według zależności:

liczba użytkowników × planowane zużycie wody na osobę × liczba dni zabezpieczenia = wymagana ilość wody

Przed wykonaniem obliczeń należy określić przeznaczenie zapasu. Innej ilości wymaga zabezpieczenie wyłącznie wody do picia, a innej system obejmujący również przygotowanie posiłków, podstawową higienę lub inne potrzeby.

100 000 litrów wody to około 100 ton

100 000 litrów wody waży w przybliżeniu 100 ton. Przy tej pojemności masa zgromadzonej wody jest jednym z najważniejszych parametrów, które należy uwzględnić podczas wyboru stanowiska.

Mobilność Waterbase D Plus dotyczy przede wszystkim zbiornika pustego. Lokalizację należy ustalić i odpowiednio przygotować przed rozpoczęciem napełniania.

Napełnionego zbiornika nie należy traktować jako konstrukcji przeznaczonej do przemieszczania.

Ile miejsca potrzeba pod zbiornik 100 000 l?

Waterbase D Plus 100 000 l ma wymiary około 11,00 × 8,82 m. Sama powierzchnia odpowiadająca obrysowi zbiornika nie jest jednak wystarczająca do prawidłowego zaplanowania stanowiska.

Należy pozostawić dodatkową przestrzeń umożliwiającą dostęp do:

• przyłącza poborowo-napełniającego,
• rewizji serwisowej,
• odpowietrznika,
• zaworów i pozostałej armatury,
• przewodów napełniających i odbiorczych,
• pompy lub pomp, jeżeli będą stosowane,
• elementów systemu dystrybucji wody.

W praktyce należy więc zaplanować powierzchnię większą niż sam obrys zbiornika, pozostawiając odpowiednią strefę techniczną i obsługową.

Jak przygotować podłoże pod około 100 ton wody?

Podłoże powinno być równe, stabilne, czyste i przygotowane zgodnie z wymaganiami producenta. Przed rozłożeniem zbiornika należy usunąć wszystkie elementy mogące uszkodzić jego elastyczny płaszcz.

Szczególną uwagę należy zwrócić na:

• ostre kamienie i gruz,
• elementy metalowe,
• korzenie i ostre fragmenty roślin,
• nierówności powodujące miejscowe obciążenia,
• elementy mogące powodować przetarcie lub przebicie materiału.

W zależności od warunków użytkowania warto przewidzieć odpowiednio dobraną matę ochronną. Przy zbiorniku 100 m³ przygotowanie stanowiska powinno zostać zakończone przed rozłożeniem zbiornika i rozpoczęciem jego napełniania.

Czy Waterbase D Plus 100 000 l nadaje się do magazynowania wody pitnej?

Według przekazanych danych materiał zastosowany do wykonania zbiornika posiada dokumentację PZH oraz WRAS dotyczącą kontaktu z wodą pitną, z odniesieniem do wymagań BS 6920.

Przy magazynowaniu wody przeznaczonej do spożycia należy jednak analizować cały system mający kontakt z wodą. Dotyczy to zbiornika, przewodów, zaworów, adapterów, pomp oraz pozostałej armatury.

Dokumentacji dotyczącej materiału nie należy automatycznie utożsamiać z certyfikacją każdej możliwej konfiguracji kompletnego systemu. Aktualny zakres dokumentacji należy sprawdzić dla konkretnego zastosowania.

Jak długo można magazynować wodę pitną?

Przydatność materiału do kontaktu z wodą pitną nie oznacza automatycznie, że jakość zgromadzonej wody pozostanie niezmieniona przez dowolnie długi okres.

Na jakość magazynowanej wody wpływają m.in.:

• jakość wody użytej do napełnienia,
• czystość zbiornika,
• higiena przewodów i armatury,
• temperatura,
• warunki środowiskowe,
• czas magazynowania,
• sposób późniejszego pobierania wody.

W przypadku wody przeznaczonej do spożycia należy stosować odpowiednie procedury higieniczne oraz wymagania właściwe dla konkretnego zastosowania.

Jak długo trwa napełnianie zbiornika 100 000 l?

Przy pojemności 100 m³ wydajność źródła wody i całego układu napełniającego ma kluczowe znaczenie. Jeżeli zbiornik ma być uruchamiany w sytuacji awaryjnej, czas potrzebny do zgromadzenia pełnego zapasu powinien zostać określony już podczas projektowania systemu.

Orientacyjny czas można obliczyć według wzoru:

pojemność zbiornika ÷ rzeczywisty przepływ = orientacyjny czas napełniania

Przykładowo, pomijając zmiany przepływu i straty:

• 100 l/min – około 1000 minut, czyli 16 godz. 40 min,
• 250 l/min – około 400 minut, czyli 6 godz. 40 min,
• 500 l/min – około 200 minut, czyli 3 godz. 20 min,
• 750 l/min – około 133 minuty, czyli 2 godz. 13 min,
• 1000 l/min – około 100 minut, czyli 1 godz. 40 min.

Są to wyłącznie wartości obliczeniowe. Rzeczywisty czas zależy m.in. od wydajności źródła, długości i średnicy przewodów, zastosowanej armatury, różnicy wysokości oraz strat ciśnienia.

Ważne: powyższe przykłady nie oznaczają, że przyłącze 2″ BSP umożliwia osiągnięcie każdego z podanych przepływów. Maksymalną wydajność należy określić dla konkretnej konfiguracji hydraulicznej oraz dopuszczalnych parametrów zbiornika i jego wyposażenia.

Przyłącze 2″ BSP – dlaczego trzeba przeanalizować wydajność?

Według przekazanych danych Waterbase D Plus 100 000 l posiada przyłącze poborowo-napełniające 2″ BSP. Przy pojemności 100 m³ należy szczególnie dokładnie przeanalizować jego współpracę z planowaną instalacją.

Duża pojemność zbiornika nie oznacza automatycznie możliwości jego bardzo szybkiego napełnienia. O rzeczywistej wydajności decyduje cały tor hydrauliczny.

Ograniczeniem może być:

• wydajność źródła wody,
• wydajność pompy,
• średnica przyłącza,
• średnica i długość przewodów,
• zawory,
• redukcje i adaptery,
• różnica wysokości,
• pozostałe przewężenia instalacji.

Przy projektowaniu systemu 100 m³ nie należy więc dobierać czasu napełniania wyłącznie na podstawie teoretycznej wydajności pompy lub źródła wody.

Czy do zbiornika 100 000 l potrzebna jest pompa?

Nie zawsze. Konieczność zastosowania pompy zależy od sposobu napełniania oraz późniejszego poboru i dystrybucji wody.

Pompa może być potrzebna, jeżeli woda ma być:

• przesyłana na większą odległość,
• podawana na większą wysokość,
• wydawana z określoną wydajnością,
• dostarczana pod wymaganym ciśnieniem,
• kierowana do kilku punktów poboru.

Przy doborze pompy należy uwzględnić wymagany przepływ, wysokość podnoszenia, długość i średnicę przewodów oraz straty ciśnienia.

Jak zaplanować dystrybucję 100 000 litrów wody?

Waterbase D Plus realizuje przede wszystkim funkcję magazynowania. Jeżeli ma być częścią dużego awaryjnego punktu zaopatrzenia w wodę, sposób jej wydawania należy zaprojektować jako oddzielną część systemu.

W zależności od zastosowania instalacja może wymagać:

• zaworów odcinających,
• przewodów,
• redukcji i adapterów,
• pompy lub pomp,
• kolektora rozdzielającego,
• jednego lub kilku punktów kontrolowanego poboru wody.

Przy wodzie przeznaczonej do spożycia wszystkie elementy mające z nią kontakt powinny być odpowiednio dobrane do takiego zastosowania.

Waterbase D Plus 100 000 l w zastosowaniach OLiOC

Waterbase D Plus 100 000 l może być rozważany jako element awaryjnego magazynowania wody na potrzeby Ochrony Ludności i Obrony Cywilnej (OLiOC) oraz zarządzania kryzysowego.

Pojemność 100 m³ pozwala utworzyć bardzo duży centralny punkt magazynowania, natomiast składana konstrukcja może być przydatna w przypadku wyposażenia przechowywanego w stanie gotowości i rozwijanego po wystąpieniu sytuacji wymagającej dodatkowego zapasu wody.

Przykładowe zastosowania mogą obejmować:

• awarie sieci wodociągowej,
• długotrwałe przerwy w dostawie wody,
• awaryjne punkty magazynowania wody,
• punkty zaopatrzenia ludności,
• zaplecze działań ratowniczych,
• magazyny wyposażenia kryzysowego,
• zabezpieczenie obiektów użyteczności publicznej,
• tworzenie tymczasowych rezerw wody dla większej liczby odbiorców.

Ważne: możliwość wykorzystania zbiornika w zastosowaniach OLiOC nie oznacza automatycznie spełnienia wymagań każdego programu, postępowania lub zamówienia. Przy zakupach dla JST, jednostek organizacyjnych lub służb należy porównać parametry produktu, dokumentację i wyposażenie z wymaganiami konkretnej specyfikacji.

Jeden zbiornik 100 000 l czy kilka mniejszych?

Przy pojemności 100 m³ decyzja dotycząca centralizacji lub rozproszenia zapasu ma szczególne znaczenie.

Jeden zbiornik 100 000 l warto rozważyć, gdy:

• potrzebny jest jeden centralny magazyn wody,
• dostępna jest odpowiednio przygotowana powierzchnia,
• źródło wody obsługuje jedną lokalizację,
• dystrybucja ma odbywać się z jednego głównego punktu,
• priorytetem jest ograniczenie liczby niezależnych zbiorników.

Kilka mniejszych zbiorników może być korzystniejsze, gdy:

• woda ma być dostępna w kilku lokalizacjach,
• potrzebnych jest kilka niezależnych punktów poboru,
• zapas ma być uruchamiany etapami,
• system zabezpiecza kilka obiektów,
• istotne jest rozdzielenie magazynowanej wody.

100 000 l, 2 × 50 000 l czy 5 × 20 000 l?

Przy wymaganym zapasie 100 m³ można przeanalizować różne konfiguracje, np. 1 × 100 000 l, 2 × 50 000 l lub 5 × 20 000 l.

1 × 100 000 l tworzy jeden centralny magazyn i ogranicza liczbę niezależnych zbiorników wymagających przygotowania i obsługi.

2 × 50 000 l pozwala rozdzielić zapas na dwie niezależne części, co może ułatwić utworzenie dwóch punktów magazynowania lub etapowe uruchamianie systemu.

5 × 20 000 l zapewnia jeszcze większą możliwość rozproszenia zapasu pomiędzy różne lokalizacje, ale jednocześnie zwiększa liczbę przyłączy, przewodów, zaworów, mat ochronnych i pozostałych elementów wymagających obsługi.

Konfigurację należy więc dobierać do rzeczywistego scenariusza działania, a nie wyłącznie na podstawie sumy pojemności.

Dlaczego redundancja ma znaczenie przy 100 m³?

W systemach awaryjnych warto analizować nie tylko całkowitą ilość zgromadzonej wody, ale również skutki czasowego wyłączenia pojedynczego elementu systemu.

Jeden zbiornik 100 000 l koncentruje cały zapas w jednym miejscu. System kilku mniejszych zbiorników może natomiast pozwolić na rozdzielenie wody pomiędzy niezależne jednostki i lokalizacje.

Rozproszenie zapasu może zwiększać elastyczność organizacyjną i umożliwiać etapowe uruchamianie systemu, ale jednocześnie zwiększa liczbę elementów wymagających transportu, przygotowania, podłączenia i kontroli.

Dostarczenie, magazynowanie i dystrybucja – trzy różne zadania

Przy projektowaniu awaryjnego systemu zaopatrzenia w wodę warto oddzielić trzy podstawowe funkcje:

• dostarczenie – skąd i w jaki sposób woda trafi do systemu,
• magazynowanie – gdzie i w jakiej ilości zostanie zgromadzona,
• dystrybucję – w jaki sposób zostanie później przekazana użytkownikom.

Waterbase D Plus odpowiada przede wszystkim za magazynowanie. Kompletny system może wymagać dodatkowych przewodów, zaworów, pomp, kolektorów oraz wyposażenia potrzebnego do dystrybucji wody.

Jak przygotować zbiornik 100 000 l do magazynu kryzysowego?

Jeżeli Waterbase D Plus 100 000 l ma pozostawać w magazynie jako wyposażenie awaryjne, warto przechowywać razem z nim kompletny zestaw elementów potrzebnych do uruchomienia zaprojektowanego systemu.

W zależności od konfiguracji mogą to być:

• mata ochronna,
• zawory,
• przewody napełniające,
• przewody do poboru wody,
• redukcje i adaptery,
• elementy uszczelniające,
• pompa lub pompy, jeżeli wymaga tego projekt,
• kolektor rozdzielający,
• wyposażenie potrzebne do utworzenia punktów dystrybucji.

Przy zbiorniku 100 m³ szczególnie ważne jest wcześniejsze sprawdzenie zgodności przyłączy, przewodów, zaworów i pozostałych elementów systemu. W sytuacji awaryjnej brak odpowiedniego adaptera, zaworu lub przewodu może znacząco utrudnić szybkie uruchomienie magazynu wody.

Najczęstsze błędy przy planowaniu zbiornika 100 000 l

• wybór pojemności bez określenia rzeczywistego zapotrzebowania,
• nieuwzględnienie masy około 100 ton wody,
• brak odpowiednio przygotowanego podłoża,
• przygotowanie stanowiska bez dodatkowej przestrzeni obsługowej,
• nieuwzględnienie czasu potrzebnego do napełnienia 100 m³,
• założenie bardzo dużego przepływu bez sprawdzenia możliwości przyłącza 2″ i całej instalacji,
• dobór przewodów i zaworów bez analizy całego toru hydraulicznego,
• brak planu poboru i dystrybucji wody,
• dobór pompy wyłącznie na podstawie maksymalnej wydajności,
• nieuwzględnienie wysokości podnoszenia i strat ciśnienia,
• stosowanie przypadkowej armatury w systemie wody pitnej,
• brak analizy wariantu jednego dużego i kilku mniejszych zbiorników,
• traktowanie samego zbiornika jako kompletnego systemu awaryjnego zaopatrzenia w wodę.

Ekspert radzi

Przy pojemności 100 000 l projektuj cały system od strony scenariusza wykorzystania wody, a nie od samej pojemności zbiornika. Najpierw określ wymagany zapas, lokalizację, źródło wody, oczekiwany czas napełnienia, rzeczywistą wydajność instalacji oraz sposób późniejszego poboru i dystrybucji.

Przy 100 m³ szczególnie warto porównać 1 × 100 000 l, 2 × 50 000 l oraz system kilku mniejszych zbiorników. Jeden duży zbiornik upraszcza centralizację zapasu, natomiast kilka mniejszych może zapewnić większą elastyczność rozmieszczenia, etapowe uruchamianie oraz redundancję.

W zastosowaniach związanych z wodą pitną, JST, OLiOC i zarządzaniem kryzysowym należy dodatkowo zweryfikować aktualną dokumentację produktu oraz wymagania konkretnego zadania lub zamówienia. Przy tej skali równie ważne jak 100 m³ pojemności są logistyka dostarczenia wody, rzeczywisty czas napełniania, możliwości przyłącza oraz zaprojektowanie późniejszej dystrybucji.
