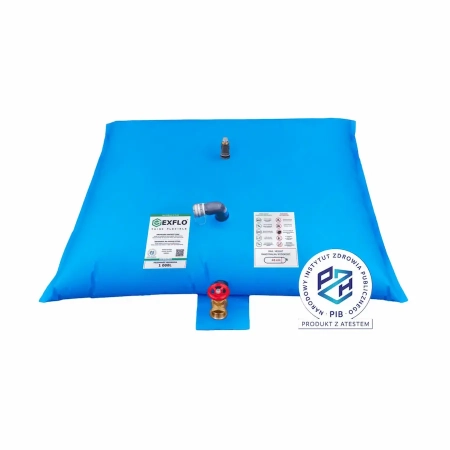

Zbiornik na wodę pitną Waterbase D Plus (TPU) 10 000 l

EXFLO Sp. z o. o.

ul. Wejherowska 6b

84-207 Koleczkowo

tel +48 602 241 000

e-mail: exflo@exflo.pl

Poradnik eksperta – jak zaplanować magazynowanie wody w zbiorniku Waterbase D Plus 10 000 l?

Waterbase D Plus 10 000 l pozwala utworzyć duży, tymczasowy magazyn wody przy zachowaniu możliwości złożenia pustego zbiornika do transportu i przechowywania. Pojemność 10 000 litrów, czyli 10 m³, sprawia jednak, że przed uruchomieniem systemu należy dokładnie zaplanować nie tylko miejsce ustawienia zbiornika, ale również sposób jego napełniania i późniejszej dystrybucji wody.

Przy tej pojemności zbiornik należy traktować jako jeden z elementów systemu zaopatrzenia w wodę. Równie istotne są źródło wody, wydajność napełniania, przewody, armatura, ewentualna pompa oraz organizacja punktów poboru.

Kiedy warto wybrać zbiornik 10 000 l?

Model 10 000 l warto rozważyć, gdy potrzebny jest duży zapas wody skoncentrowany w jednym miejscu, a jednocześnie istotna pozostaje możliwość złożenia pustego zbiornika po zakończeniu użytkowania.

Przy określaniu potrzebnej pojemności można wykorzystać prostą zależność:

liczba użytkowników × planowane zużycie wody na osobę × liczba dni zabezpieczenia = wymagana ilość wody

Przed wykonaniem obliczeń należy ustalić, do jakich celów będzie przeznaczona zgromadzona woda. Inny zapas będzie potrzebny wyłącznie do picia, a inny wtedy, gdy woda ma być wykorzystywana również do przygotowania posiłków, podstawowej higieny lub innych potrzeb.

10 000 litrów wody to około 10 ton

10 000 litrów wody waży w przybliżeniu 10 ton. Jest to jeden z najważniejszych parametrów, które trzeba uwzględnić przy wyborze miejsca użytkowania zbiornika.

Mobilność Waterbase D Plus dotyczy przede wszystkim zbiornika pustego. Po napełnieniu powstaje bardzo duże obciążenie, dlatego miejsce rozłożenia należy wybrać i przygotować przed rozpoczęciem napełniania.

Napełnionego zbiornika nie należy traktować jako konstrukcji przeznaczonej do swobodnego przemieszczania.

Ile miejsca potrzeba pod zbiornik 10 000 l?

Waterbase D Plus 10 000 l ma wymiary około 3,90 × 4,89 m. Do powierzchni zajmowanej przez zbiornik należy doliczyć miejsce potrzebne do jego bezpiecznej obsługi.

Należy zapewnić odpowiedni dostęp do:

• przyłącza napełniająco-opróżniającego,
• rewizji serwisowej,
• odpowietrznika,
• zaworów i dodatkowej armatury,
• przewodów napełniających i odbiorczych,
• elementów wykorzystywanych do dystrybucji wody.

Jak przygotować podłoże pod około 10 ton wody?

Podłoże powinno być równe, stabilne, czyste i przygotowane zgodnie z wymaganiami producenta. Przed rozłożeniem zbiornika należy usunąć elementy mogące spowodować uszkodzenie elastycznego płaszcza.

Szczególną uwagę należy zwrócić na:

• ostre kamienie i gruz,
• elementy metalowe,
• korzenie i ostre fragmenty roślin,
• nierówności powodujące miejscowe obciążenie,
• elementy mogące powodować przetarcie lub przebicie materiału.

W zależności od warunków użytkowania warto zastosować odpowiednio dobraną matę ochronną.

Czy Waterbase D Plus 10 000 l można wykorzystać do magazynowania wody pitnej?

Według przekazanych danych materiał zastosowany do wykonania zbiornika posiada dokumentację PZH oraz WRAS dotyczącą kontaktu z wodą pitną, z odniesieniem do wymagań BS 6920.

Przy magazynowaniu wody przeznaczonej do spożycia należy jednak analizować cały system mający kontakt z wodą. Dotyczy to zbiornika, przewodów, zaworów, adapterów, szybkozłączy oraz pozostałej armatury.

Dokumentacji materiału nie należy automatycznie utożsamiać z certyfikacją każdej możliwej konfiguracji kompletnego systemu. Zakres zastosowania należy interpretować zgodnie z aktualną dokumentacją producenta i poszczególnych komponentów.

Jak długo można magazynować wodę pitną?

Możliwość kontaktu materiału z wodą pitną nie oznacza automatycznie, że jakość wody pozostanie niezmieniona przez dowolnie długi czas.

Znaczenie mają m.in.:

• jakość wody użytej do napełnienia,
• czystość zbiornika i armatury,
• temperatura,
• warunki środowiskowe,
• czas magazynowania,
• sposób pobierania wody ze zbiornika.

W przypadku magazynowania wody przeznaczonej do spożycia należy stosować odpowiednie procedury higieniczne i wymagania właściwe dla konkretnego zastosowania.

Jak długo trwa napełnianie zbiornika 10 000 l?

Przy pojemności 10 m³ wydajność źródła wody i całej instalacji napełniającej ma bardzo duże znaczenie. Orientacyjny czas można obliczyć według wzoru:

pojemność zbiornika ÷ rzeczywisty przepływ = orientacyjny czas napełniania

Przykładowo, pomijając zmiany przepływu i straty:

• 100 l/min – około 100 minut,
• 250 l/min – około 40 minut,
• 500 l/min – około 20 minut,
• 1000 l/min – około 10 minut.

Są to wyłącznie wartości obliczeniowe. Rzeczywisty czas zależy m.in. od wydajności źródła, średnicy i długości przewodów, zastosowanej armatury, różnicy wysokości oraz strat ciśnienia.

Dlaczego nie wystarczy dobrać dużego przewodu?

Rzeczywista wydajność systemu zależy od całego toru przepływu. Nawet przy zastosowaniu przewodu o dużej średnicy przepływ może zostać ograniczony przez inny element instalacji.

Ograniczeniem może być m.in.:

• wydajność źródła wody,
• pompa,
• zawór,
• redukcja,
• węższy fragment przewodu,
• długi odcinek instalacji,
• różnica wysokości,
• pozostała armatura.

Dlatego przy dużym zbiorniku nie należy analizować wyłącznie średnicy pojedynczego przyłącza.

Przyłącze 2″ BSP – co należy zaplanować?

Standardowe przyłącze poborowo-napełniające zbiornika ma gwint zewnętrzny 2″ BSP. Ostateczną konfigurację armatury należy dopasować do sposobu użytkowania systemu.

Przed przygotowaniem zestawu warto określić:

• źródło wody,
• wymaganą wydajność napełniania,
• rodzaj i średnicę przewodów,
• potrzebne zawory,
• redukcje i adaptery,
• sposób późniejszego poboru wody.

STORZ 52 czy STORZ 110?

Według przekazanych danych w wyposażeniu dodatkowym Waterbase D Plus dostępne są konfiguracje wykorzystujące STORZ 52 oraz STORZ 110.

• STORZ 52 – przewidziany jako element konfiguracji do zasuwy.
• STORZ 110 – przewidziany jako element konfiguracji do kolana napełniającego.

Nie należy traktować tych złączy jako dwóch automatycznie zamiennych rozwiązań. Dobór powinien wynikać z konstrukcji całego systemu oraz kompatybilności z przewodami i pozostałą armaturą.

Większe złącze nie oznacza również automatycznie uzyskania określonego przepływu – wydajność zależy od całego układu.

Czy do zbiornika 10 000 l potrzebna jest pompa?

Nie zawsze. Konieczność zastosowania pompy zależy od sposobu napełniania, lokalizacji zbiornika oraz sposobu późniejszej dystrybucji wody.

Pompa może być potrzebna, gdy woda ma być:

• przesyłana na większą odległość,
• podawana na większą wysokość,
• wydawana z określoną wydajnością,
• dostarczana pod wymaganym ciśnieniem,
• kierowana jednocześnie do kilku punktów odbioru.

Przy doborze pompy należy uwzględnić m.in. wymaganą wydajność, wysokość podnoszenia, długość i średnicę przewodów oraz straty ciśnienia w instalacji.

Jak zaplanować punkt wydawania wody?

Sam zbiornik odpowiada przede wszystkim za magazynowanie. Jeżeli Waterbase D Plus 10 000 l ma stanowić część awaryjnego punktu zaopatrzenia, trzeba oddzielnie zaprojektować sposób wydawania zgromadzonej wody.

W zależności od zastosowania mogą być potrzebne:

• zawory odcinające,
• przewody,
• redukcje i adaptery,
• szybkozłącza,
• pompa,
• elementy umożliwiające kontrolowany pobór,
• jeden lub kilka punktów dystrybucji.

Jeżeli magazynowana jest woda przeznaczona do spożycia, elementy mające z nią kontakt powinny być odpowiednio dobrane do takiego zastosowania.

Waterbase D Plus 10 000 l w zastosowaniach OLiOC

Waterbase D Plus 10 000 l może być rozważany jako element awaryjnego magazynowania wody na potrzeby Ochrony Ludności i Obrony Cywilnej (OLiOC) oraz zarządzania kryzysowego.

Składana konstrukcja może być szczególnie przydatna w magazynach wyposażenia, w których zbiornik ma pozostawać pusty i zostać rozwinięty dopiero w sytuacji wymagającej utworzenia dodatkowego magazynu wody.

Przykładowe zastosowania mogą obejmować:

• awarie sieci wodociągowej,
• długotrwałe przerwy w dostawie wody,
• tymczasowe punkty magazynowania wody,
• punkty awaryjnego zaopatrzenia ludności,
• zaplecze działań ratowniczych,
• magazyny wyposażenia kryzysowego,
• zabezpieczenie obiektów użyteczności publicznej.

Ważne: możliwość wykorzystania zbiornika w zastosowaniach OLiOC nie oznacza automatycznie spełnienia wymagań każdego programu, postępowania lub zamówienia. Przy zakupach dla JST, jednostek organizacyjnych lub służb należy porównać parametry produktu, dokumentację oraz wyposażenie z wymaganiami konkretnej specyfikacji.

Jeden zbiornik 10 000 l czy kilka mniejszych?

Przy tak dużym zapasie warto przeanalizować, czy lepszym rozwiązaniem będzie jeden centralny magazyn 10 m³, czy kilka niezależnych zbiorników.

Jeden zbiornik 10 000 l może być korzystny, gdy:

• potrzebny jest jeden centralny punkt magazynowania,
• dostępna jest odpowiednio przygotowana powierzchnia,
• cały system napełniania obsługuje jedno miejsce,
• dystrybucja wody ma odbywać się z jednego punktu,
• priorytetem jest ograniczenie liczby zbiorników i przyłączy.

Kilka mniejszych zbiorników może być korzystniejsze, gdy:

• woda ma być dostępna w kilku lokalizacjach,
• potrzebnych jest kilka niezależnych punktów poboru,
• zapas ma być uruchamiany etapami,
• system ma zabezpieczać kilka obiektów,
• istotne jest rozdzielenie magazynowanego zapasu.

Dlaczego redundancja może mieć znaczenie?

W systemach awaryjnych warto rozważyć nie tylko łączną pojemność, ale również odporność całego systemu na wyłączenie pojedynczego elementu.

Jeden zbiornik 10 000 l zapewnia dużą pojemność w jednym miejscu. Kilka niezależnych zbiorników pozwala natomiast rozdzielić zapas i zorganizować kilka punktów magazynowania lub poboru.

Wybór powinien wynikać z analizy konkretnego scenariusza, a nie wyłącznie z porównania całkowitej liczby litrów.

Magazynowanie to tylko jeden element systemu

Przy projektowaniu awaryjnego zabezpieczenia w wodę warto rozdzielić trzy podstawowe funkcje:

• dostarczenie – skąd i w jaki sposób woda zostanie dostarczona,
• magazynowanie – gdzie i w jakiej ilości będzie przechowywana,
• dystrybucję – jak zgromadzona woda zostanie później wydana użytkownikom.

Waterbase D Plus realizuje przede wszystkim funkcję magazynowania. Kompletny system może wymagać dodatkowych przewodów, zaworów, szybkozłączy, pomp i wyposażenia do dystrybucji.

Jak przygotować zbiornik do magazynu kryzysowego?

Jeżeli Waterbase D Plus 10 000 l ma pozostawać w magazynie jako wyposażenie awaryjne, warto przygotować razem z nim kompletny zestaw elementów potrzebnych do uruchomienia systemu.

W zależności od zaprojektowanej konfiguracji mogą to być:

• mata ochronna,
• zawory,
• przewody napełniające,
• przewody do poboru wody,
• redukcje i adaptery,
• szybkozłącza STORZ,
• elementy uszczelniające,
• pompa, jeżeli wymaga tego projekt systemu,
• wyposażenie potrzebne do dystrybucji wody.

W sytuacji awaryjnej brak odpowiedniego przewodu, adaptera lub uszczelnienia może utrudnić wykorzystanie zbiornika mimo dostępności samego magazynu wody.

Najczęstsze błędy przy planowaniu zbiornika 10 000 l

• wybór pojemności bez określenia rzeczywistego zapotrzebowania na wodę,
• nieuwzględnienie masy około 10 ton wody,
• brak odpowiednio przygotowanego podłoża,
• brak miejsca na obsługę zbiornika i armatury,
• nieuwzględnienie czasu potrzebnego do napełnienia 10 m³,
• dobór złączy bez analizy całego toru przepływu,
• założenie, że duża średnica pojedynczego elementu gwarantuje dużą wydajność całej instalacji,
• brak planu poboru i dystrybucji wody,
• dobór pompy bez obliczenia wymaganej wydajności i wysokości podnoszenia,
• stosowanie przypadkowej armatury w systemie wody pitnej,
• traktowanie samego zbiornika jako kompletnego systemu awaryjnego zaopatrzenia w wodę.

Ekspert radzi

Przy zbiorniku 10 000 l zacznij od zaprojektowania całego scenariusza wykorzystania wody, a nie od wyboru armatury. Określ wymagany zapas, miejsce rozłożenia, źródło wody, oczekiwany czas napełnienia, sposób poboru oraz liczbę punktów dystrybucji.

Następnie można dobrać przewody, zawory, adaptery, szybkozłącza STORZ, ewentualną pompę i pozostałe wyposażenie. Przy tej pojemności warto również przeanalizować, czy jeden zbiornik 10 m³ jest korzystniejszy od kilku mniejszych jednostek zapewniających rozproszony zapas.

W zastosowaniach związanych z wodą pitną, JST, OLiOC i zarządzaniem kryzysowym należy dodatkowo zweryfikować aktualną dokumentację produktu oraz wymagania konkretnego zadania lub zamówienia. Pozwala to zaprojektować nie tylko magazyn o pojemności 10 000 l, ale funkcjonalny system dostarczania, przechowywania i dystrybucji wody.
