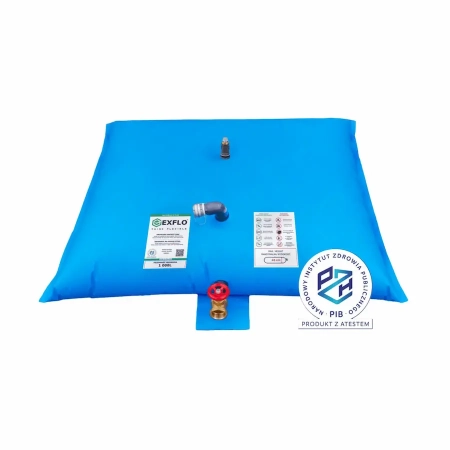

Zbiornik na wodę pitną Waterbase D Plus (TPU) 3 000 l

EXFLO Sp. z o. o.

ul. Wejherowska 6b

84-207 Koleczkowo

tel +48 602 241 000

e-mail: exflo@exflo.pl

Poradnik eksperta – jak dobrać elastyczny zbiornik na wodę pitną 3000 l?

Waterbase D Plus 3000 l to elastyczny zbiornik umożliwiający utworzenie większego, tymczasowego magazynu wody bez konieczności stałego montażu sztywnego zbiornika o podobnej pojemności. Po opróżnieniu konstrukcję można złożyć, co ułatwia jej transport i przechowywanie.

Przy pojemności 3000 litrów szczególnego znaczenia nabierają jednak kwestie logistyczne: przygotowanie odpowiedniego podłoża, sposób napełniania, wydajność instalacji, dobór przyłączy oraz organizacja późniejszej dystrybucji wody.

Kiedy warto wybrać zbiornik 3000 l?

Model 3000 l warto rozważyć, gdy potrzebny jest większy zapas wody w jednym punkcie, ale jednocześnie istotna pozostaje możliwość złożenia pustego zbiornika i przechowywania go jako wyposażenia okresowego lub awaryjnego.

Przy określaniu wymaganej pojemności można wykorzystać prostą zależność:

liczba użytkowników × planowane zużycie wody na osobę × liczba dni zabezpieczenia = wymagana ilość wody

Przed wykonaniem obliczeń należy określić, do czego będzie wykorzystywany zapas. Inne zapotrzebowanie występuje przy zabezpieczeniu wyłącznie wody do picia, a inne wtedy, gdy woda ma służyć również do przygotowania posiłków, podstawowej higieny lub innych potrzeb.

3000 litrów wody to około 3 tony – dlaczego to ważne?

3000 litrów wody waży około 3 ton. Jest to jeden z najważniejszych parametrów, które należy uwzględnić podczas planowania miejsca rozłożenia zbiornika.

Mobilność Waterbase D Plus dotyczy przede wszystkim pustego zbiornika. Po napełnieniu powstaje znaczne obciążenie, dlatego miejsce użytkowania powinno zostać wybrane i odpowiednio przygotowane przed rozpoczęciem napełniania.

Napełnionego zbiornika nie należy traktować jako konstrukcji przeznaczonej do swobodnego przemieszczania.

Jak dużo miejsca potrzebuje zbiornik 3000 l?

Waterbase D Plus 3000 l ma wymiary około 3,00 × 2,88 m. Nie oznacza to jednak, że wystarczy przygotować powierzchnię dokładnie odpowiadającą wymiarom zbiornika.

W praktyce należy pozostawić również przestrzeń umożliwiającą dostęp do:

• przyłącza napełniająco-poborowego,
• rewizji serwisowej,
• odpowietrznika,
• zaworów i dodatkowej armatury,
• przewodów wykorzystywanych podczas napełniania i poboru wody.

Jak przygotować podłoże pod około 3 tony wody?

Podłoże powinno być równe, czyste, stabilne i przygotowane zgodnie z wymaganiami producenta. Należy usunąć elementy mogące uszkodzić elastyczny materiał.

Szczególną uwagę należy zwrócić na:

• ostre kamienie i gruz,
• metalowe elementy,
• korzenie i ostre fragmenty roślin,
• nierówności powodujące punktowe obciążenie,
• inne przedmioty znajdujące się pod zbiornikiem.

W zależności od warunków użytkowania warto zastosować odpowiednio dobraną matę ochronną.

Czy Waterbase D Plus 3000 l można wykorzystać do wody pitnej?

Według przekazanych danych materiał zastosowany do wykonania zbiornika posiada dokumentację PZH oraz WRAS dotyczącą kontaktu z wodą pitną, z odniesieniem do wymagań BS 6920.

Przy wykorzystaniu zbiornika do magazynowania wody przeznaczonej do spożycia należy analizować cały system mający kontakt z wodą. Dotyczy to zbiornika, ale również przewodów, zaworów, adapterów, szybkozłączy i pozostałej armatury.

Zakres zastosowania należy każdorazowo interpretować zgodnie z aktualną dokumentacją producenta i dokumentacją poszczególnych elementów systemu.

Jak zaplanować napełnianie zbiornika 3000 l?

Przy pojemności 3000 l sposób napełniania ma większe znaczenie niż przy niewielkich zbiornikach. Przed przygotowaniem instalacji warto określić nie tylko źródło wody, ale również wydajność jej dostarczania.

Należy wcześniej ustalić:

• skąd będzie pobierana woda,
• jakim przewodem zostanie doprowadzona,
• jakie przyłącza będą potrzebne,
• jak będzie kontrolowany przepływ,
• jak zostanie rozwiązane opróżnianie zbiornika,
• czy potrzebna będzie pompa.

Podstawowe przyłącze zbiornika ma gwint zewnętrzny 2″ BSP. Ostateczną konfigurację armatury należy dopasować do sposobu użytkowania.

STORZ 52 i STORZ 110 – kiedy warto je zastosować?

W zastosowaniach terenowych i awaryjnych istotna może być możliwość zastosowania szybkozłączy STORZ. W przekazanej konfiguracji wyposażenia dodatkowego przewidziano m.in. STORZ 52 oraz STORZ 110.

Dobór konkretnego złącza powinien wynikać z konfiguracji instalacji i wyposażenia, z którym zbiornik będzie współpracował.

• STORZ 52 może być zastosowany w odpowiednio przygotowanym torze poboru lub przesyłu wody.
• STORZ 110 może zostać wykorzystany w odpowiednio skonfigurowanym układzie napełniania.

Przed zamówieniem należy sprawdzić zgodność średnic, sposobu montażu i pozostałych elementów całego układu.

Jak zaplanować pobór wody ze zbiornika?

Sam zbiornik odpowiada przede wszystkim za magazynowanie wody. Jeżeli ma powstać funkcjonalny punkt jej wydawania, trzeba zaprojektować również sposób poboru.

W zależności od zastosowania mogą być potrzebne:

• zawór odcinający,
• przewody,
• redukcje i adaptery,
• szybkozłącza,
• elementy umożliwiające kontrolowane wydawanie wody,
• pompa, jeżeli wymagane jest określone ciśnienie lub wydajność.

Zbiornik 3000 l jako element systemu OLiOC

Waterbase D Plus 3000 l może być rozważany jako element awaryjnego magazynowania wody na potrzeby Ochrony Ludności i Obrony Cywilnej (OLiOC) oraz zarządzania kryzysowego.

Możliwość przechowywania pustego zbiornika w stanie złożonym może być przydatna w magazynach wyposażenia, w których system ma pozostawać w gotowości i zostać uruchomiony dopiero w przypadku wystąpienia określonego zdarzenia.

Potencjalne zastosowania obejmują m.in.:

• awarie sieci wodociągowej,
• przerwy w dostawie wody,
• tymczasowe punkty magazynowania wody,
• punkty awaryjnego zaopatrzenia ludności,
• zaplecze działań ratowniczych,
• magazyny wyposażenia kryzysowego,
• zabezpieczenie obiektów użyteczności publicznej.

Ważne: możliwość wykorzystania zbiornika w działaniach OLiOC nie oznacza automatycznie spełnienia wymagań każdego programu, postępowania lub zamówienia. W przypadku zakupów dla JST, jednostek organizacyjnych lub służb należy porównać parametry produktu i jego wyposażenia z wymaganiami konkretnej specyfikacji.

Jeden zbiornik 3000 l czy trzy zbiorniki 1000 l?

Przy planowaniu awaryjnego magazynowania wody warto zdecydować, czy zapas powinien zostać skoncentrowany w jednym miejscu, czy rozdzielony pomiędzy kilka niezależnych punktów.

Jeden zbiornik 3000 l upraszcza magazynowanie większej ilości wody w jednym punkcie i ogranicza liczbę zbiorników wymagających obsługi.

Kilka mniejszych zbiorników może natomiast ułatwić:

• rozmieszczenie wody w kilku lokalizacjach,
• utworzenie kilku punktów poboru,
• etapowe uruchamianie zapasu,
• podział systemu pomiędzy różne obiekty.

Nie istnieje jeden właściwy wariant dla wszystkich zastosowań. Decyzja powinna wynikać z planu logistycznego i sposobu dystrybucji wody.

3000 l czy 5000 l – kiedy większy zbiornik ma sens?

Jeżeli obliczone zapotrzebowanie przekracza 3000 l, nie zawsze oznacza to konieczność natychmiastowego wyboru jednego większego zbiornika.

Warto porównać:

• dostępną powierzchnię,
• wymagany całkowity zapas,
• liczbę punktów poboru,
• możliwości transportowe,
• wydajność źródła wykorzystywanego do napełniania,
• sposób późniejszej dystrybucji wody.

Model 5000 l może być korzystniejszy, gdy priorytetem jest większy zapas w jednym miejscu. Kilka zbiorników o mniejszej pojemności może być lepszym rozwiązaniem, gdy system ma być bardziej rozproszony.

Magazynowanie wody to tylko jeden etap

Przy projektowaniu awaryjnego zabezpieczenia w wodę warto rozdzielić trzy podstawowe funkcje:

• dostarczenie – skąd i w jaki sposób woda dotrze do miejsca wykorzystania,
• magazynowanie – gdzie i w jakiej ilości zostanie zgromadzona,
• dystrybucję – jak zostanie później wydana użytkownikom.

Waterbase D Plus realizuje przede wszystkim funkcję magazynowania. Kompletny system może wymagać dodatkowych przewodów, zaworów, szybkozłączy, pompy i wyposażenia do dystrybucji.

Jak przygotować zbiornik przechowywany na wypadek awarii?

Jeżeli zbiornik ma pozostawać w magazynie jako wyposażenie awaryjne, warto przechowywać razem z nim elementy potrzebne do jego uruchomienia.

W zależności od przygotowanej konfiguracji mogą to być m.in. zawory, przewody, adaptery, szybkozłącza STORZ, elementy uszczelniające oraz wyposażenie do poboru wody.

W sytuacji awaryjnej brak niewielkiego adaptera lub odpowiedniego przewodu może uniemożliwić szybkie wykorzystanie dużego zbiornika, dlatego konfigurację warto przygotować wcześniej.

Najczęstsze błędy przy wyborze zbiornika 3000 l

• dobór pojemności bez wcześniejszego określenia zapotrzebowania na wodę,
• nieuwzględnienie masy około 3 ton wody po napełnieniu,
• brak odpowiednio przygotowanego miejsca rozłożenia,
• brak przestrzeni na przyłącza i przewody,
• brak zaplanowanego sposobu napełniania,
• brak planu poboru i dystrybucji wody,
• dobór szybkozłączy bez sprawdzenia całej konfiguracji,
• stosowanie przypadkowej armatury przy wodzie pitnej,
• traktowanie samego zbiornika jako kompletnego systemu awaryjnego zaopatrzenia w wodę.

Ekspert radzi

Przy zbiorniku 3000 l najpierw zaprojektuj sposób wykorzystania wody, a dopiero później dobieraj armaturę. Określ źródło wody, miejsce rozłożenia zbiornika, sposób napełniania, wymagane przyłącza oraz sposób późniejszego wydawania zgromadzonego zapasu.

W przypadku zastosowań OLiOC, JST, zarządzania kryzysowego oraz magazynowania wody pitnej należy dodatkowo zweryfikować aktualną dokumentację produktu i wymagania konkretnego zadania lub zamówienia. Pozwala to dobrać nie tylko zbiornik, ale cały funkcjonalny układ magazynowania i dystrybucji wody.
