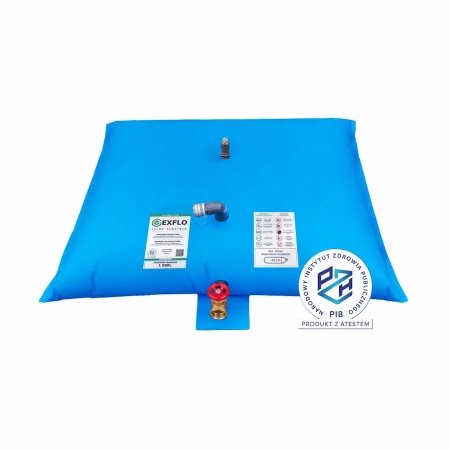

Zbiornik na wodę pitną Waterbase D Plus (TPU) 15 000 l

EXFLO Sp. z o. o.

ul. Wejherowska 6b

84-207 Koleczkowo

tel +48 602 241 000

e-mail: exflo@exflo.pl

Poradnik eksperta – jak zaplanować magazynowanie wody w zbiorniku Waterbase D Plus 15 000 l?

Waterbase D Plus 15 000 l pozwala utworzyć duży, tymczasowy magazyn wody o pojemności 15 m³. Przy tej wielkości wybór zbiornika jest jednak tylko jednym z elementów całego systemu. Przed jego uruchomieniem należy zaplanować miejsce rozłożenia, przygotowanie podłoża, sposób napełniania, wymagany przepływ, armaturę oraz późniejszy pobór i dystrybucję wody.

W przypadku zastosowań awaryjnych, JST lub OLiOC szczególnie ważne jest również określenie, czy lepszy będzie jeden centralny magazyn 15 000 l, czy kilka mniejszych, niezależnych zbiorników.

Kiedy warto wybrać zbiornik 15 000 l?

Pojemność 15 000 l warto rozważyć, gdy potrzebny jest duży zapas wody skoncentrowany w jednym miejscu, a jednocześnie istotna pozostaje możliwość złożenia pustego zbiornika po zakończeniu użytkowania.

Orientacyjne zapotrzebowanie można określić według zależności:

liczba użytkowników × planowane zużycie wody na osobę × liczba dni zabezpieczenia = wymagana ilość wody

Przed wykonaniem obliczeń należy określić przeznaczenie zapasu. Innej ilości wymaga zabezpieczenie wyłącznie wody do picia, a innej system, w którym woda ma być wykorzystywana również do przygotowania posiłków, podstawowej higieny lub innych potrzeb.

15 000 litrów wody to około 15 ton

15 000 litrów wody waży w przybliżeniu 15 ton. Jest to jeden z najważniejszych parametrów, które należy uwzględnić podczas planowania miejsca rozłożenia zbiornika.

Mobilność Waterbase D Plus dotyczy przede wszystkim zbiornika pustego. Po napełnieniu powstaje znaczne obciążenie, dlatego miejsce użytkowania należy wybrać i przygotować przed rozpoczęciem napełniania.

Napełnionego zbiornika nie należy traktować jako konstrukcji przeznaczonej do swobodnego przemieszczania.

Ile miejsca potrzeba pod Waterbase D Plus 15 000 l?

Zbiornik ma wymiary około 5,30 × 4,89 m. Do powierzchni zajmowanej przez sam zbiornik należy doliczyć przestrzeń potrzebną do jego obsługi.

Należy zapewnić dostęp do:

• przyłącza napełniająco-opróżniającego,
• rewizji serwisowej,
• odpowietrznika,
• zaworów i pozostałej armatury,
• przewodów napełniających i odbiorczych,
• elementów systemu dystrybucji wody.

Przy planowaniu lokalizacji należy więc brać pod uwagę nie tylko wymiary zbiornika, ale również strefę potrzebną do bezpiecznej obsługi całego systemu.

Jak przygotować podłoże pod około 15 ton wody?

Podłoże powinno być równe, stabilne, czyste i przygotowane zgodnie z wymaganiami producenta. Przed rozłożeniem zbiornika należy usunąć wszystkie elementy mogące uszkodzić jego elastyczny płaszcz.

Szczególną uwagę należy zwrócić na:

• ostre kamienie i gruz,
• elementy metalowe,
• korzenie i ostre fragmenty roślin,
• nierówności powodujące miejscowe obciążenia,
• elementy mogące spowodować przetarcie lub przebicie materiału.

W zależności od warunków użytkowania warto przewidzieć odpowiednio dobraną matę ochronną.

Czy Waterbase D Plus 15 000 l nadaje się do magazynowania wody pitnej?

Według przekazanych danych materiał zastosowany do wykonania zbiornika posiada dokumentację PZH oraz WRAS dotyczącą kontaktu z wodą pitną, z odniesieniem do wymagań BS 6920.

Przy magazynowaniu wody przeznaczonej do spożycia należy jednak analizować cały system mający kontakt z wodą. Dotyczy to zbiornika, przewodów, zaworów, adapterów, szybkozłączy oraz pozostałej armatury.

Dokumentacji materiału nie należy automatycznie utożsamiać z certyfikacją każdej możliwej konfiguracji kompletnego systemu. Aktualny zakres dokumentacji należy sprawdzić dla konkretnego zastosowania.

Jak długo można magazynować wodę pitną?

Przydatność materiału do kontaktu z wodą pitną nie oznacza automatycznie, że jakość wody pozostanie niezmieniona przez dowolnie długi okres.

Na jakość magazynowanej wody wpływają m.in.:

• jakość wody użytej do napełnienia,
• czystość zbiornika,
• higiena przewodów i armatury,
• temperatura,
• warunki środowiskowe,
• czas magazynowania,
• sposób pobierania wody.

W przypadku wody przeznaczonej do spożycia należy stosować odpowiednie procedury higieniczne i wymagania właściwe dla konkretnego zastosowania.

Jak długo trwa napełnianie zbiornika 15 000 l?

Przy pojemności 15 m³ wydajność źródła wody i całej instalacji napełniającej ma bardzo duże znaczenie. Orientacyjny czas można obliczyć według wzoru:

pojemność zbiornika ÷ rzeczywisty przepływ = orientacyjny czas napełniania

Przykładowo, pomijając zmiany przepływu i straty:

• 100 l/min – około 150 minut, czyli 2 godz. 30 min,
• 250 l/min – około 60 minut,
• 500 l/min – około 30 minut,
• 750 l/min – około 20 minut,
• 1000 l/min – około 15 minut.

Są to wyłącznie wartości obliczeniowe. Rzeczywisty czas zależy m.in. od wydajności źródła, średnicy i długości przewodów, zastosowanej armatury, różnicy wysokości oraz strat ciśnienia.

Dlaczego trzeba analizować cały tor przepływu?

Przy zbiorniku 15 000 l samo zastosowanie dużego przewodu lub szybkozłącza nie gwarantuje wysokiej wydajności napełniania.

Ograniczeniem może być m.in.:

• wydajność źródła wody,
• wydajność pompy,
• średnica przewodów,
• długość instalacji,
• zawory i redukcje,
• różnica wysokości,
• inne przewężenia i elementy armatury.

W praktyce o wydajności decyduje cały tor hydrauliczny, a nie największe zastosowane w nim przyłącze.

Przyłącze 2″ BSP – co należy zaplanować?

Standardowe przyłącze poborowo-napełniające Waterbase D Plus ma gwint zewnętrzny 2″ BSP. Przed przygotowaniem armatury należy określić sposób napełniania i późniejszego opróżniania zbiornika.

Warto wcześniej ustalić:

• źródło wody,
• wymaganą wydajność napełniania,
• rodzaj i średnicę przewodów,
• potrzebne zawory,
• redukcje i adaptery,
• sposób poboru i dystrybucji wody.

STORZ 52 czy STORZ 110?

Według przekazanych danych Waterbase D Plus może zostać wyposażony w dodatkowe elementy wykorzystujące szybkozłącza STORZ 52 oraz STORZ 110.

• STORZ 52 – przewidziany jako element konfiguracji do zasuwy.
• STORZ 110 – przewidziany jako element konfiguracji do kolana napełniającego.

Dobór powinien wynikać z konfiguracji całego systemu. Należy sprawdzić kompatybilność z przewodami, armaturą, pompą oraz wyposażeniem, z którym zbiornik ma współpracować.

Większe złącze nie oznacza automatycznie większego rzeczywistego przepływu. Jeżeli w innym miejscu instalacji występuje przewężenie, to ono może ograniczać wydajność całego systemu.

Czy zbiornik 15 000 l potrzebuje pompy?

Nie zawsze. Konieczność zastosowania pompy zależy od sposobu napełniania oraz planowanego sposobu poboru i dystrybucji wody.

Pompa może być potrzebna, gdy woda ma być:

• przesyłana na większą odległość,
• podawana na większą wysokość,
• wydawana z określoną wydajnością,
• dostarczana pod wymaganym ciśnieniem,
• kierowana jednocześnie do kilku punktów poboru.

Przy doborze pompy należy uwzględnić wymagany przepływ, wysokość podnoszenia, długość i średnicę przewodów oraz straty ciśnienia w instalacji.

Jak zaplanować dystrybucję 15 000 litrów wody?

Waterbase D Plus realizuje przede wszystkim funkcję magazynowania. Jeżeli ma być częścią awaryjnego punktu zaopatrzenia w wodę, sposób jej wydawania należy zaplanować oddzielnie.

W zależności od zastosowania system może wymagać:

• zaworów odcinających,
• przewodów,
• redukcji i adapterów,
• szybkozłączy,
• pompy,
• jednego lub kilku punktów kontrolowanego poboru wody.

Jeżeli magazynowana jest woda przeznaczona do spożycia, wszystkie elementy mające z nią kontakt powinny być odpowiednio dobrane do takiego zastosowania.

Waterbase D Plus 15 000 l w zastosowaniach OLiOC

Waterbase D Plus 15 000 l może być rozważany jako element awaryjnego magazynowania wody na potrzeby Ochrony Ludności i Obrony Cywilnej (OLiOC) oraz zarządzania kryzysowego.

Składana konstrukcja może być przydatna w magazynach wyposażenia, w których zbiornik pozostaje pusty i zostaje rozwinięty dopiero w sytuacji wymagającej utworzenia dodatkowego magazynu wody.

Przykładowe zastosowania mogą obejmować:

• awarie sieci wodociągowej,
• długotrwałe przerwy w dostawie wody,
• tymczasowe punkty magazynowania wody,
• punkty awaryjnego zaopatrzenia ludności,
• zaplecze działań ratowniczych,
• magazyny wyposażenia kryzysowego,
• zabezpieczenie obiektów użyteczności publicznej.

Ważne: możliwość wykorzystania zbiornika w zastosowaniach OLiOC nie oznacza automatycznie spełnienia wymagań każdego programu, postępowania lub zamówienia. Przy zakupach dla JST, jednostek organizacyjnych lub służb należy porównać parametry produktu, dokumentację i wyposażenie z wymaganiami konkretnej specyfikacji.

Jeden zbiornik 15 000 l czy kilka mniejszych?

Przy pojemności 15 m³ szczególnie istotna staje się decyzja, czy zapas powinien być skoncentrowany w jednym miejscu, czy rozdzielony pomiędzy kilka niezależnych zbiorników.

Jeden zbiornik 15 000 l warto rozważyć, gdy:

• potrzebny jest jeden centralny punkt magazynowania,
• dostępna jest odpowiednio przygotowana powierzchnia,
• system napełniania obsługuje jedną lokalizację,
• dystrybucja ma odbywać się z jednego punktu,
• priorytetem jest ograniczenie liczby zbiorników i przyłączy.

Kilka mniejszych zbiorników może być korzystniejsze, gdy:

• woda ma być dostępna w kilku lokalizacjach,
• potrzebnych jest kilka niezależnych punktów poboru,
• zapas ma być uruchamiany etapami,
• system ma zabezpieczać kilka obiektów,
• istotne jest rozdzielenie magazynowanej wody.

Dlaczego redundancja może mieć znaczenie?

W systemie awaryjnym warto analizować nie tylko całkowitą liczbę litrów, ale również skutki wyłączenia pojedynczego elementu systemu.

Jeden zbiornik 15 000 l koncentruje cały zapas w jednym miejscu. Kilka mniejszych zbiorników pozwala natomiast rozdzielić wodę pomiędzy niezależne punkty magazynowania.

Nie oznacza to, że jeden wariant jest zawsze lepszy. Decyzja powinna wynikać z analizy lokalizacji odbiorców, sposobu napełniania, organizacji dystrybucji oraz scenariusza awaryjnego.

Dostarczenie, magazynowanie i dystrybucja – trzy różne funkcje

Przy projektowaniu awaryjnego systemu zaopatrzenia w wodę warto oddzielić trzy podstawowe zadania:

• dostarczenie – skąd i w jaki sposób woda trafi do systemu,
• magazynowanie – gdzie i w jakiej ilości zostanie zgromadzona,
• dystrybucję – w jaki sposób zostanie później przekazana użytkownikom.

Waterbase D Plus odpowiada przede wszystkim za magazynowanie. Kompletny system może wymagać dodatkowych przewodów, zaworów, szybkozłączy, pomp oraz wyposażenia do dystrybucji.

Jak przygotować Waterbase D Plus do magazynu kryzysowego?

Jeżeli zbiornik 15 000 l ma pozostawać w magazynie jako wyposażenie awaryjne, warto przechowywać razem z nim kompletny zestaw elementów potrzebnych do uruchomienia systemu.

W zależności od zaprojektowanej konfiguracji mogą to być:

• mata ochronna,
• zawory,
• przewody napełniające,
• przewody do poboru wody,
• redukcje i adaptery,
• szybkozłącza STORZ,
• elementy uszczelniające,
• pompa, jeżeli wymaga tego projekt,
• wyposażenie potrzebne do utworzenia punktów dystrybucji.

W sytuacji awaryjnej brak odpowiedniego przewodu, adaptera, redukcji lub uszczelnienia może utrudnić uruchomienie systemu mimo dostępności samego zbiornika.

Najczęstsze błędy przy planowaniu zbiornika 15 000 l

• wybór pojemności bez określenia rzeczywistego zapotrzebowania,
• nieuwzględnienie masy około 15 ton wody,
• brak odpowiednio przygotowanego podłoża,
• brak przestrzeni do obsługi zbiornika i armatury,
• nieuwzględnienie czasu potrzebnego do napełnienia 15 m³,
• dobór złączy bez analizy całego toru przepływu,
• założenie, że duża średnica pojedynczego elementu gwarantuje wysoką wydajność systemu,
• brak planu poboru i dystrybucji wody,
• dobór pompy bez uwzględnienia wymaganej wydajności i wysokości podnoszenia,
• stosowanie przypadkowej armatury w systemie wody pitnej,
• traktowanie samego zbiornika jako kompletnego systemu awaryjnego zaopatrzenia w wodę.

Ekspert radzi

Przy pojemności 15 000 l zacznij od zaprojektowania scenariusza wykorzystania wody, a nie od wyboru armatury. Najpierw określ wymagany zapas, miejsce rozłożenia, źródło wody, oczekiwany czas napełnienia, sposób poboru oraz liczbę punktów dystrybucji.

Następnie można dobrać przewody, zawory, adaptery, szybkozłącza STORZ, ewentualną pompę i pozostałe wyposażenie. Przy tak dużym zapasie warto również przeanalizować wariant kilku mniejszych zbiorników zamiast jednego centralnego magazynu 15 m³.

W zastosowaniach związanych z wodą pitną, JST, OLiOC i zarządzaniem kryzysowym należy dodatkowo zweryfikować aktualną dokumentację produktu oraz wymagania konkretnego zadania lub zamówienia. Dzięki temu Waterbase D Plus może zostać prawidłowo włączony w system dostarczania, magazynowania i dystrybucji wody.
