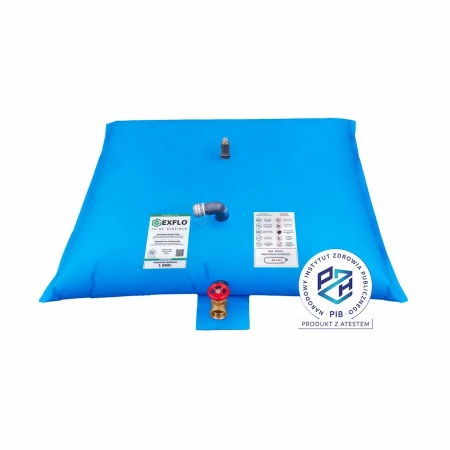

Zbiornik na wodę pitną Waterbase D Plus (TPU) 70 000 l

EXFLO Sp. z o. o.

ul. Wejherowska 6b

84-207 Koleczkowo

tel +48 602 241 000

e-mail: exflo@exflo.pl

Poradnik eksperta – jak zaplanować magazynowanie wody w zbiorniku Waterbase D Plus 70 000 l?

Waterbase D Plus 70 000 l umożliwia utworzenie bardzo dużego, tymczasowego magazynu wody o pojemności 70 m³. Przy tej skali nie wystarczy dobrać zbiornika wyłącznie na podstawie liczby litrów. Należy zaplanować cały system: miejsce rozłożenia, przygotowanie podłoża, źródło wody, czas napełniania, wykorzystanie dwóch przyłączy 2″, armaturę, ewentualne pompy oraz sposób późniejszej dystrybucji.

W przypadku zastosowań awaryjnych, JST i OLiOC szczególnie ważna jest również decyzja, czy lepszy będzie jeden centralny magazyn 70 000 l, czy kilka mniejszych zbiorników tworzących rozproszony zapas wody.

Kiedy warto wybrać zbiornik 70 000 l?

Pojemność 70 000 l warto rozważyć przede wszystkim wtedy, gdy potrzebny jest bardzo duży zapas wody skoncentrowany w jednym miejscu, a po zakończeniu użytkowania pusty zbiornik powinien mieć możliwość złożenia, transportu i przechowywania.

Orientacyjne zapotrzebowanie można określić według zależności:

liczba użytkowników × planowane zużycie wody na osobę × liczba dni zabezpieczenia = wymagana ilość wody

Przed wykonaniem obliczeń należy określić przeznaczenie zapasu. Innej ilości wymaga zabezpieczenie wyłącznie wody do picia, a innej system obejmujący również przygotowanie posiłków, podstawową higienę lub inne potrzeby.

70 000 litrów wody to około 70 ton

70 000 litrów wody waży w przybliżeniu 70 ton. Przy tej pojemności masa zgromadzonej wody jest jednym z podstawowych parametrów, które należy uwzględnić przy wyborze miejsca rozłożenia zbiornika.

Mobilność Waterbase D Plus dotyczy przede wszystkim zbiornika pustego. Po napełnieniu lokalizacja powinna pozostać stała, dlatego stanowisko należy wybrać i przygotować przed rozpoczęciem napełniania.

Napełnionego zbiornika nie należy traktować jako konstrukcji przeznaczonej do przemieszczania.

Ile miejsca potrzeba pod zbiornik 70 000 l?

Waterbase D Plus 70 000 l ma wymiary około 9,00 × 8,92 m. Sama powierzchnia odpowiadająca obrysowi zbiornika nie jest jednak wystarczająca do prawidłowego zaplanowania stanowiska.

Należy pozostawić dodatkową przestrzeń umożliwiającą dostęp do:

• obu przyłączy umieszczonych po przeciwległych stronach zbiornika,
• rewizji serwisowej,
• odpowietrznika,
• zaworów i dodatkowej armatury,
• przewodów napełniających i odbiorczych,
• pompy lub pomp, jeżeli będą stosowane,
• elementów systemu dystrybucji wody.

W praktyce należy więc zaplanować powierzchnię zbiornika wraz ze strefą potrzebną do jego obsługi.

Jak przygotować podłoże pod około 70 ton wody?

Podłoże powinno być równe, stabilne, czyste i przygotowane zgodnie z wymaganiami producenta. Przed rozłożeniem zbiornika należy usunąć elementy mogące uszkodzić jego elastyczny płaszcz.

Szczególną uwagę należy zwrócić na:

• ostre kamienie i gruz,
• elementy metalowe,
• korzenie i ostre fragmenty roślin,
• nierówności powodujące miejscowe obciążenia,
• elementy mogące powodować przetarcie lub przebicie materiału.

W zależności od warunków użytkowania warto przewidzieć odpowiednio dobraną matę ochronną. Przy zbiorniku 70 m³ stanowisko powinno zostać przygotowane przed jego rozłożeniem i rozpoczęciem napełniania.

Czy Waterbase D Plus 70 000 l nadaje się do magazynowania wody pitnej?

Według przekazanych danych materiał zastosowany do wykonania zbiornika posiada dokumentację PZH oraz WRAS dotyczącą kontaktu z wodą pitną, z odniesieniem do wymagań BS 6920.

Przy magazynowaniu wody przeznaczonej do spożycia należy jednak analizować cały system mający kontakt z wodą. Dotyczy to zbiornika, przewodów, zaworów, adapterów oraz pozostałej armatury.

Dokumentacji materiału nie należy automatycznie utożsamiać z certyfikacją każdej możliwej konfiguracji kompletnego systemu. Aktualny zakres dokumentacji należy sprawdzić dla konkretnego zastosowania.

Jak długo można magazynować wodę pitną?

Przydatność materiału do kontaktu z wodą pitną nie oznacza automatycznie, że jakość zgromadzonej wody pozostanie niezmieniona przez dowolnie długi okres.

Na jakość magazynowanej wody wpływają m.in.:

• jakość wody użytej do napełnienia,
• czystość zbiornika,
• higiena przewodów i armatury,
• temperatura,
• warunki środowiskowe,
• czas magazynowania,
• sposób późniejszego pobierania wody.

W przypadku wody przeznaczonej do spożycia należy stosować odpowiednie procedury higieniczne oraz wymagania właściwe dla konkretnego zastosowania.

Jak długo trwa napełnianie zbiornika 70 000 l?

Przy pojemności 70 m³ wydajność źródła wody i całej instalacji napełniającej ma kluczowe znaczenie. Jeżeli zbiornik ma być elementem systemu awaryjnego, czas potrzebny do zgromadzenia pełnego zapasu powinien zostać określony już podczas projektowania.

Orientacyjny czas można obliczyć według wzoru:

pojemność zbiornika ÷ rzeczywisty przepływ = orientacyjny czas napełniania

Przykładowo, pomijając zmiany przepływu i straty:

• 100 l/min – około 700 minut, czyli 11 godz. 40 min,
• 250 l/min – około 280 minut, czyli 4 godz. 40 min,
• 500 l/min – około 140 minut, czyli 2 godz. 20 min,
• 750 l/min – około 93 minuty, czyli 1 godz. 33 min,
• 1000 l/min – około 70 minut.

Są to wyłącznie wartości obliczeniowe. Rzeczywisty czas zależy m.in. od wydajności źródła, długości i średnicy przewodów, zastosowanej armatury, różnicy wysokości oraz strat ciśnienia.

Ważne: powyższe wartości nie oznaczają, że przyłącza zbiornika umożliwiają osiągnięcie każdego z podanych przepływów. Maksymalną wydajność należy określić dla konkretnej konfiguracji hydraulicznej.

Dwa przyłącza 2″ – jak wykorzystać je przy pojemności 70 m³?

Według przekazanych danych Waterbase D Plus 70 000 l posiada dwa kołnierzowe przyłącza GW 2″ umieszczone po przeciwległych stronach zbiornika.

Dwa punkty przyłączeniowe zwiększają możliwości konfiguracji instalacji. Można przykładowo rozważyć wykorzystanie jednej strony do napełniania, a drugiej do poboru lub podłączenia części systemu dystrybucyjnego.

Sposób wykorzystania obu przyłączy powinien jednak wynikać z projektu instalacji. Dwa przyłącza nie oznaczają automatycznie dwukrotnie większej wydajności.

Dlaczego cały tor hydrauliczny ma znaczenie?

Przy magazynie 70 m³ ograniczeniem przepływu może być dowolny element instalacji. Duża wydajność źródła nie przyniesie oczekiwanego efektu, jeżeli w dalszej części układu występuje istotne przewężenie.

Ograniczeniem może być:

• wydajność źródła wody,
• wydajność pompy,
• średnica przyłączy,
• średnica i długość przewodów,
• zawory,
• redukcje i adaptery,
• różnica wysokości,
• pozostałe przewężenia instalacji.

W praktyce o rzeczywistym przepływie decyduje cały tor hydrauliczny, a nie największa średnica lub liczba pojedynczych elementów.

Czy do zbiornika 70 000 l potrzebna jest pompa?

Nie zawsze. Konieczność zastosowania pompy zależy od sposobu napełniania oraz późniejszego poboru i dystrybucji wody.

Pompa może być potrzebna, jeżeli woda ma być:

• przesyłana na większą odległość,
• podawana na większą wysokość,
• wydawana z określoną wydajnością,
• dostarczana pod wymaganym ciśnieniem,
• kierowana jednocześnie do kilku punktów poboru.

Przy doborze pompy należy uwzględnić wymagany przepływ, wysokość podnoszenia, długość i średnicę przewodów oraz straty ciśnienia.

Jak zaplanować dystrybucję 70 000 litrów wody?

Waterbase D Plus realizuje przede wszystkim funkcję magazynowania. Jeżeli ma być częścią dużego awaryjnego punktu zaopatrzenia w wodę, sposób jej wydawania należy zaprojektować oddzielnie.

W zależności od zastosowania system może wymagać:

• zaworów odcinających,
• przewodów,
• redukcji i adapterów,
• pompy lub pomp,
• kolektora rozdzielającego,
• jednego lub kilku punktów kontrolowanego poboru wody.

Przy wodzie przeznaczonej do spożycia wszystkie elementy mające z nią kontakt powinny być odpowiednio dobrane do takiego zastosowania.

Waterbase D Plus 70 000 l w zastosowaniach OLiOC

Waterbase D Plus 70 000 l może być rozważany jako element awaryjnego magazynowania wody na potrzeby Ochrony Ludności i Obrony Cywilnej (OLiOC) oraz zarządzania kryzysowego.

Pojemność 70 m³ pozwala utworzyć duży centralny punkt magazynowania, natomiast składana konstrukcja może być przydatna w przypadku wyposażenia przechowywanego w stanie gotowości i rozwijanego po wystąpieniu sytuacji wymagającej dodatkowego zapasu wody.

Przykładowe zastosowania mogą obejmować:

• awarie sieci wodociągowej,
• długotrwałe przerwy w dostawie wody,
• awaryjne punkty magazynowania wody,
• punkty zaopatrzenia ludności,
• zaplecze działań ratowniczych,
• magazyny wyposażenia kryzysowego,
• zabezpieczenie obiektów użyteczności publicznej.

Ważne: możliwość wykorzystania zbiornika w zastosowaniach OLiOC nie oznacza automatycznie spełnienia wymagań każdego programu, postępowania lub zamówienia. Przy zakupach dla JST, jednostek organizacyjnych lub służb należy porównać parametry produktu, dokumentację i wyposażenie z wymaganiami konkretnej specyfikacji.

Jeden zbiornik 70 000 l czy kilka mniejszych?

Przy pojemności 70 m³ decyzja dotycząca centralizacji lub rozproszenia zapasu ma szczególne znaczenie.

Jeden zbiornik 70 000 l warto rozważyć, gdy:

• potrzebny jest jeden centralny magazyn wody,
• dostępna jest odpowiednio przygotowana powierzchnia,
• źródło wody obsługuje jedną lokalizację,
• dystrybucja ma odbywać się z jednego punktu,
• priorytetem jest ograniczenie liczby niezależnych zbiorników.

Kilka mniejszych zbiorników może być korzystniejsze, gdy:

• woda ma być dostępna w kilku lokalizacjach,
• potrzebnych jest kilka niezależnych punktów poboru,
• zapas ma być uruchamiany etapami,
• system zabezpiecza kilka obiektów,
• istotne jest rozdzielenie magazynowanej wody.

70 000 l, 50 000 + 20 000 l czy 7 × 10 000 l?

Przy wymaganym zapasie 70 m³ można rozważyć różne konfiguracje, np. 1 × 70 000 l, 1 × 50 000 l + 1 × 20 000 l lub 7 × 10 000 l.

1 × 70 000 l tworzy jeden centralny magazyn i ogranicza liczbę niezależnych zbiorników wymagających obsługi.

50 000 l + 20 000 l pozwala podzielić zapas na dwie niezależne części i potencjalnie wykorzystać dwa miejsca magazynowania.

7 × 10 000 l zapewnia znacznie większą możliwość rozproszenia zapasu, etapowego uruchamiania poszczególnych zbiorników oraz tworzenia kilku punktów magazynowania.

Większa liczba zbiorników oznacza jednak również więcej przyłączy, zaworów, przewodów, mat ochronnych i elementów wymagających obsługi. Konfigurację należy więc dobierać do rzeczywistego scenariusza działania.

Dlaczego redundancja ma znaczenie przy 70 m³?

W systemach awaryjnych warto analizować nie tylko całkowitą pojemność, ale również skutki czasowego wyłączenia pojedynczego elementu systemu.

Jeden zbiornik 70 000 l koncentruje cały zapas w jednym miejscu. System kilku mniejszych zbiorników może natomiast pozwolić na rozdzielenie wody pomiędzy niezależne jednostki i lokalizacje.

Rozproszenie zwiększa elastyczność organizacyjną, ale jednocześnie zwiększa liczbę elementów wymagających transportu, przygotowania, podłączenia i kontroli. Nie istnieje więc jeden wariant optymalny dla każdego zastosowania.

Dostarczenie, magazynowanie i dystrybucja – trzy różne zadania

Przy projektowaniu awaryjnego systemu zaopatrzenia w wodę warto oddzielić trzy podstawowe funkcje:

• dostarczenie – skąd i w jaki sposób woda trafi do systemu,
• magazynowanie – gdzie i w jakiej ilości zostanie zgromadzona,
• dystrybucję – w jaki sposób zostanie później przekazana użytkownikom.

Waterbase D Plus odpowiada przede wszystkim za magazynowanie. Kompletny system może wymagać dodatkowych przewodów, zaworów, pomp, kolektorów oraz wyposażenia potrzebnego do dystrybucji wody.

Jak przygotować zbiornik 70 000 l do magazynu kryzysowego?

Jeżeli Waterbase D Plus 70 000 l ma pozostawać w magazynie jako wyposażenie awaryjne, warto przechowywać razem z nim kompletny zestaw elementów potrzebnych do jego uruchomienia.

W zależności od zaprojektowanej konfiguracji mogą to być:

• mata ochronna,
• zawory,
• przewody napełniające,
• przewody do poboru wody,
• redukcje i adaptery,
• elementy uszczelniające,
• pompa lub pompy, jeżeli wymaga tego projekt,
• kolektor rozdzielający,
• wyposażenie potrzebne do utworzenia punktów dystrybucji.

Przy zbiorniku 70 m³ szczególnie ważne jest wcześniejsze sprawdzenie zgodności wszystkich przyłączy i elementów systemu. W sytuacji awaryjnej brak odpowiedniego przewodu, zaworu, redukcji lub adaptera może uniemożliwić szybkie wykorzystanie zbiornika.

Najczęstsze błędy przy planowaniu zbiornika 70 000 l

• wybór pojemności bez określenia rzeczywistego zapotrzebowania,
• nieuwzględnienie masy około 70 ton wody,
• brak odpowiednio przygotowanego podłoża,
• przygotowanie miejsca bez dodatkowej strefy obsługowej,
• brak swobodnego dostępu do obu przyłączy,
• nieuwzględnienie czasu potrzebnego do napełnienia 70 m³,
• założenie, że dwa przyłącza automatycznie podwajają wydajność systemu,
• dobór przewodów i zaworów bez analizy całego toru hydraulicznego,
• brak planu poboru i dystrybucji wody,
• dobór pompy bez uwzględnienia przepływu, wysokości podnoszenia i strat,
• stosowanie przypadkowej armatury w systemie wody pitnej,
• brak analizy wariantu jednego dużego i kilku mniejszych zbiorników,
• traktowanie samego zbiornika jako kompletnego systemu awaryjnego zaopatrzenia w wodę.

Ekspert radzi

Przy pojemności 70 000 l projektuj cały system od strony scenariusza wykorzystania wody, a nie od samego zbiornika. Najpierw określ wymagany zapas, lokalizację, źródło wody, oczekiwany czas napełnienia, sposób wykorzystania dwóch przyłączy oraz liczbę punktów dystrybucji.

Przy 70 m³ szczególnie warto porównać 1 × 70 000 l, 50 000 l + 20 000 l oraz system kilku mniejszych zbiorników. Jeden duży zbiornik upraszcza centralizację zapasu, natomiast kilka mniejszych może zapewnić większą elastyczność rozmieszczenia, etapowe uruchamianie i możliwość utworzenia niezależnych punktów magazynowania.

W zastosowaniach związanych z wodą pitną, JST, OLiOC i zarządzaniem kryzysowym należy dodatkowo zweryfikować aktualną dokumentację produktu oraz wymagania konkretnego zadania lub zamówienia. Przy tej skali równie ważne jak pojemność są logistyka dostarczenia 70 m³ wody, rzeczywisty czas napełniania oraz sposób jej późniejszej dystrybucji.
