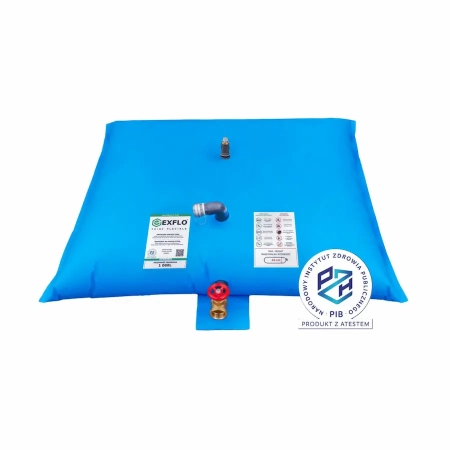

Zbiornik na wodę pitną Waterbase D Plus (TPU) 30 000 l

EXFLO Sp. z o. o.

ul. Wejherowska 6b

84-207 Koleczkowo

tel +48 602 241 000

e-mail: exflo@exflo.pl

Poradnik eksperta – jak zaplanować magazynowanie wody w zbiorniku Waterbase D Plus 30 000 l?

Waterbase D Plus 30 000 l umożliwia utworzenie dużego, tymczasowego magazynu wody o pojemności 30 m³. Przy takiej skali nie należy dobierać rozwiązania wyłącznie na podstawie pojemności zbiornika. Równie ważne są: miejsce rozłożenia, nośność i przygotowanie podłoża, źródło wody, czas napełniania, średnice przewodów, armatura oraz sposób późniejszego poboru i dystrybucji.

W przypadku systemów awaryjnych, JST i zastosowań OLiOC warto również przeanalizować, czy korzystniejszy będzie jeden centralny zbiornik 30 000 l, czy kilka mniejszych zbiorników tworzących rozproszony zapas wody.

Kiedy warto wybrać zbiornik 30 000 l?

Pojemność 30 000 l warto rozważyć przede wszystkim wtedy, gdy potrzebny jest duży zapas wody skoncentrowany w jednym punkcie, a po zakończeniu użytkowania zbiornik powinien mieć możliwość opróżnienia, złożenia i przechowywania.

Orientacyjne zapotrzebowanie można obliczyć według zależności:

liczba użytkowników × planowane zużycie wody na osobę × liczba dni zabezpieczenia = wymagana ilość wody

Przed wykonaniem obliczeń należy określić przeznaczenie zapasu. Innej ilości wymaga zabezpieczenie wyłącznie wody do picia, a innej system obejmujący również przygotowanie posiłków, podstawową higienę lub inne potrzeby.

30 000 litrów wody to około 30 ton

30 000 litrów wody waży w przybliżeniu 30 ton. Przy tej pojemności masa zgromadzonej wody jest jednym z kluczowych parametrów projektowych.

Mobilność elastycznego zbiornika dotyczy przede wszystkim konstrukcji pustej. Po napełnieniu powstaje bardzo duże obciążenie, dlatego miejsce użytkowania należy wybrać i przygotować przed rozpoczęciem napełniania.

Napełnionego zbiornika nie należy traktować jako konstrukcji przeznaczonej do swobodnego przemieszczania.

Ile miejsca potrzeba pod zbiornik 30 000 l?

Waterbase D Plus 30 000 l ma wymiary około 7,00 × 5,92 m. Nie oznacza to jednak, że wystarczy przygotować powierzchnię dokładnie odpowiadającą wymiarom zbiornika.

Należy pozostawić dodatkową przestrzeń umożliwiającą dostęp do:

• przyłącza napełniająco-opróżniającego,
• rewizji serwisowej,
• odpowietrznika,
• zaworów i dodatkowej armatury,
• przewodów napełniających i odbiorczych,
• pompy, jeżeli będzie stosowana,
• elementów systemu dystrybucji wody.

W praktyce należy więc zaplanować powierzchnię zbiornika wraz ze strefą obsługową.

Jak przygotować podłoże pod około 30 ton wody?

Podłoże powinno być równe, stabilne, czyste i przygotowane zgodnie z wymaganiami producenta. Przed rozłożeniem zbiornika należy usunąć wszystkie elementy mogące uszkodzić jego elastyczny płaszcz.

Szczególną uwagę należy zwrócić na:

• ostre kamienie i gruz,
• elementy metalowe,
• korzenie i ostre fragmenty roślin,
• nierówności powodujące miejscowe obciążenia,
• elementy mogące spowodować przetarcie lub przebicie materiału.

W zależności od warunków użytkowania warto przewidzieć odpowiednio dobraną matę ochronną. Przy tak dużej masie wody przygotowanie stanowiska powinno zostać wykonane przed rozłożeniem i rozpoczęciem napełniania zbiornika.

Czy Waterbase D Plus 30 000 l nadaje się do magazynowania wody pitnej?

Według przekazanych danych materiał zastosowany do wykonania zbiornika posiada dokumentację PZH oraz WRAS dotyczącą kontaktu z wodą pitną, z odniesieniem do wymagań BS 6920.

Przy magazynowaniu wody przeznaczonej do spożycia należy jednak analizować cały tor kontaktu wody z instalacją. Dotyczy to zbiornika, przewodów, zaworów, adapterów, szybkozłączy oraz pozostałej armatury.

Dokumentacji materiału nie należy automatycznie utożsamiać z certyfikacją każdej możliwej konfiguracji kompletnego systemu. Aktualny zakres dokumentacji należy zweryfikować dla konkretnego zastosowania.

Jak długo można magazynować wodę pitną?

Przydatność materiału do kontaktu z wodą pitną nie oznacza automatycznie, że parametry magazynowanej wody pozostaną niezmienione przez dowolnie długi czas.

Na jakość przechowywanej wody wpływają m.in.:

• jakość wody użytej do napełnienia,
• czystość zbiornika,
• higiena przewodów i armatury,
• temperatura,
• warunki środowiskowe,
• czas magazynowania,
• sposób pobierania wody.

W przypadku wody przeznaczonej do spożycia należy stosować odpowiednie procedury higieniczne oraz wymagania właściwe dla konkretnego zastosowania.

Jak długo trwa napełnianie zbiornika 30 000 l?

Przy pojemności 30 m³ wydajność źródła i całego układu napełniającego staje się jednym z kluczowych parametrów systemu.

Orientacyjny czas można obliczyć według wzoru:

pojemność zbiornika ÷ rzeczywisty przepływ = orientacyjny czas napełniania

Przykładowo, pomijając zmiany przepływu i straty:

• 100 l/min – około 300 minut, czyli 5 godzin,
• 250 l/min – około 120 minut, czyli 2 godziny,
• 500 l/min – około 60 minut,
• 750 l/min – około 40 minut,
• 1000 l/min – około 30 minut.

Są to wyłącznie wartości obliczeniowe. Rzeczywisty czas zależy m.in. od wydajności źródła, długości i średnicy przewodów, zastosowanej armatury, różnicy wysokości oraz strat ciśnienia.

Ważne: powyższe przykłady nie oznaczają, że każda konfiguracja przyłączy Waterbase D Plus umożliwia osiągnięcie wskazanych przepływów. Maksymalną wydajność należy określić dla konkretnego układu hydraulicznego.

Dlaczego cały tor hydrauliczny ma znaczenie?

Przy zbiorniku 30 000 l pojedyncze duże szybkozłącze lub przewód nie gwarantuje krótkiego czasu napełniania. Wydajność systemu może zostać ograniczona w innym miejscu instalacji.

Ograniczeniem może być:

• wydajność źródła wody,
• wydajność pompy,
• średnica przewodów,
• długość instalacji,
• zawory,
• redukcje i adaptery,
• różnica wysokości,
• pozostałe przewężenia układu.

W praktyce o rzeczywistym przepływie decyduje cały system hydrauliczny, a nie największa średnica pojedynczego elementu.

Przyłącze 2″ BSP – co należy uwzględnić?

Standardowe przyłącze poborowo-napełniające Waterbase D Plus ma gwint zewnętrzny 2″ BSP. Przy pojemności 30 000 l szczególnie ważne jest wcześniejsze zaplanowanie sposobu napełniania i opróżniania.

Należy określić:

• źródło wody,
• oczekiwany czas napełnienia,
• rzeczywistą wydajność źródła,
• rodzaj i średnicę przewodów,
• potrzebne zawory,
• redukcje i adaptery,
• sposób późniejszego poboru i dystrybucji wody.

Jak dobrać szybkozłącza STORZ?

Według przekazanych danych Waterbase D Plus może zostać wyposażony w dodatkowe elementy wykorzystujące szybkozłącza STORZ.

Ich dobór powinien wynikać z konfiguracji całego systemu. Należy sprawdzić kompatybilność z przewodami, zaworami, adapterami, pompą oraz pozostałym wyposażeniem.

W przypadku konfiguracji wykorzystujących różne średnice należy zwrócić szczególną uwagę na redukcje i potencjalne przewężenia, ponieważ mogą one ograniczać rzeczywistą wydajność całego układu.

Czy do zbiornika 30 000 l potrzebna jest pompa?

Nie zawsze. Pompa jest potrzebna wtedy, gdy wymaga tego sposób napełniania albo późniejszej dystrybucji wody.

Może być konieczna, jeżeli woda ma być:

• przesyłana na większą odległość,
• podawana na większą wysokość,
• wydawana z określoną wydajnością,
• dostarczana pod wymaganym ciśnieniem,
• kierowana jednocześnie do kilku punktów poboru.

Przy doborze pompy należy uwzględnić wymagany przepływ, wysokość podnoszenia, długość i średnicę przewodów oraz straty ciśnienia.

Jak zaplanować dystrybucję 30 000 litrów wody?

Waterbase D Plus realizuje przede wszystkim funkcję magazynowania. Jeżeli ma być częścią awaryjnego punktu zaopatrzenia w wodę, sposób jej wydawania należy zaprojektować oddzielnie.

W zależności od zastosowania system może wymagać:

• zaworów odcinających,
• przewodów,
• redukcji i adapterów,
• szybkozłączy,
• pompy,
• kolektora rozdzielającego,
• jednego lub kilku punktów kontrolowanego poboru wody.

Przy wodzie przeznaczonej do spożycia wszystkie elementy mające z nią kontakt powinny być odpowiednio dobrane do takiego zastosowania.

Waterbase D Plus 30 000 l w zastosowaniach OLiOC

Waterbase D Plus 30 000 l może być rozważany jako element awaryjnego magazynowania wody na potrzeby Ochrony Ludności i Obrony Cywilnej (OLiOC) oraz zarządzania kryzysowego.

Składana konstrukcja może być przydatna w magazynach wyposażenia, w których zbiornik pozostaje pusty i jest rozwijany dopiero w sytuacji wymagającej utworzenia dużego, tymczasowego magazynu wody.

Przykładowe zastosowania mogą obejmować:

• awarie sieci wodociągowej,
• długotrwałe przerwy w dostawie wody,
• tymczasowe punkty magazynowania wody,
• punkty awaryjnego zaopatrzenia ludności,
• zaplecze działań ratowniczych,
• magazyny wyposażenia kryzysowego,
• zabezpieczenie obiektów użyteczności publicznej.

Ważne: możliwość wykorzystania zbiornika w zastosowaniach OLiOC nie oznacza automatycznie spełnienia wymagań każdego programu, postępowania lub zamówienia. Przy zakupach dla JST, jednostek organizacyjnych lub służb należy porównać parametry produktu, dokumentację i wyposażenie z wymaganiami konkretnej specyfikacji.

Jeden zbiornik 30 000 l czy kilka mniejszych?

Przy pojemności 30 m³ decyzja dotycząca centralizacji lub rozproszenia zapasu ma szczególne znaczenie.

Jeden zbiornik 30 000 l warto rozważyć, gdy:

• potrzebny jest jeden centralny punkt magazynowania,
• dostępna jest odpowiednio przygotowana powierzchnia,
• system napełniania obsługuje jedną lokalizację,
• dystrybucja ma odbywać się z jednego punktu,
• priorytetem jest ograniczenie liczby niezależnych zbiorników.

Kilka mniejszych zbiorników może być korzystniejsze, gdy:

• woda ma być dostępna w kilku lokalizacjach,
• potrzebnych jest kilka niezależnych punktów poboru,
• zapas ma być uruchamiany etapami,
• system ma zabezpieczać kilka obiektów,
• istotne jest rozdzielenie magazynowanego zapasu.

30 000 l, 2 × 15 000 l czy 3 × 10 000 l?

Przy wymaganym zapasie 30 m³ można rozważyć różne konfiguracje, np. 1 × 30 000 l, 2 × 15 000 l lub 3 × 10 000 l.

1 × 30 000 l oznacza jeden centralny magazyn i jeden główny punkt obsługi.

2 × 15 000 l umożliwia podział zapasu na dwie części i potencjalne utworzenie dwóch niezależnych punktów magazynowania.

3 × 10 000 l daje jeszcze większą możliwość rozdzielenia zapasu pomiędzy lokalizacje lub etapowego uruchamiania systemu.

Większa liczba zbiorników oznacza jednak również większą liczbę przyłączy, zaworów, przewodów i elementów wymagających obsługi. Dlatego konfigurację należy dobierać do rzeczywistego scenariusza działania, a nie wyłącznie na podstawie sumy pojemności.

Dlaczego redundancja może być ważna?

W systemach awaryjnych warto analizować nie tylko całkowity zapas, ale również skutki wyłączenia pojedynczego elementu systemu.

Jeden zbiornik 30 000 l koncentruje cały zapas w jednym miejscu. Kilka mniejszych zbiorników może natomiast umożliwić podział wody pomiędzy niezależne punkty.

Nie oznacza to, że system rozproszony jest zawsze rozwiązaniem lepszym. Wymaga większej liczby elementów wyposażenia i bardziej rozbudowanej organizacji. Decyzja powinna wynikać z analizy konkretnego scenariusza.

Dostarczenie, magazynowanie i dystrybucja – trzy różne zadania

Przy projektowaniu awaryjnego systemu zaopatrzenia w wodę warto oddzielić trzy podstawowe funkcje:

• dostarczenie – skąd i w jaki sposób woda trafi do systemu,
• magazynowanie – gdzie i w jakiej ilości zostanie zgromadzona,
• dystrybucję – w jaki sposób zostanie później przekazana użytkownikom.

Waterbase D Plus odpowiada przede wszystkim za magazynowanie. Kompletny system może wymagać dodatkowych przewodów, zaworów, szybkozłączy, pomp oraz wyposażenia potrzebnego do dystrybucji wody.

Jak przygotować zbiornik 30 000 l do magazynu kryzysowego?

Jeżeli Waterbase D Plus 30 000 l ma pozostawać w magazynie jako wyposażenie awaryjne, warto przechowywać razem z nim kompletny zestaw elementów potrzebnych do uruchomienia systemu.

W zależności od zaprojektowanej konfiguracji mogą to być:

• mata ochronna,
• zawory,
• przewody napełniające,
• przewody do poboru wody,
• redukcje i adaptery,
• szybkozłącza STORZ,
• elementy uszczelniające,
• pompa, jeżeli wymaga tego projekt,
• elementy potrzebne do utworzenia punktów dystrybucji.

Przy zbiorniku 30 m³ szczególnie ważne jest wcześniejsze sprawdzenie zgodności wszystkich przyłączy i elementów systemu. W sytuacji awaryjnej brak odpowiedniego przewodu, adaptera lub redukcji może uniemożliwić szybkie uruchomienie magazynu wody.

Najczęstsze błędy przy planowaniu zbiornika 30 000 l

• wybór pojemności bez określenia rzeczywistego zapotrzebowania,
• nieuwzględnienie masy około 30 ton wody,
• brak odpowiednio przygotowanego podłoża,
• przygotowanie miejsca dokładnie pod wymiar zbiornika bez strefy obsługowej,
• nieuwzględnienie czasu potrzebnego do napełnienia 30 m³,
• dobór złączy bez analizy całego toru hydraulicznego,
• założenie, że duże szybkozłącze automatycznie zapewni wysoką wydajność,
• brak planu poboru i dystrybucji wody,
• dobór pompy bez uwzględnienia przepływu, wysokości podnoszenia i strat,
• stosowanie przypadkowej armatury w systemie wody pitnej,
• brak analizy wariantu jednego dużego i kilku mniejszych zbiorników,
• traktowanie samego zbiornika jako kompletnego systemu awaryjnego zaopatrzenia w wodę.

Ekspert radzi

Przy pojemności 30 000 l zacznij od scenariusza działania całego systemu, a nie od samego wyboru zbiornika. Określ wymagany zapas, lokalizację, źródło wody, oczekiwany czas napełnienia, sposób poboru oraz liczbę punktów dystrybucji.

Przy 30 m³ szczególnie warto porównać 1 × 30 000 l, 2 × 15 000 l oraz 3 × 10 000 l. Jeden duży zbiornik upraszcza centralizację zapasu, natomiast kilka mniejszych może zwiększyć elastyczność rozmieszczenia i umożliwić utworzenie niezależnych punktów magazynowania.

W zastosowaniach związanych z wodą pitną, JST, OLiOC i zarządzaniem kryzysowym należy dodatkowo zweryfikować aktualną dokumentację produktu oraz wymagania konkretnego zadania lub zamówienia. Dzięki temu można zaprojektować nie tylko magazyn o pojemności 30 m³, ale kompletny system dostarczania, magazynowania i dystrybucji wody.
