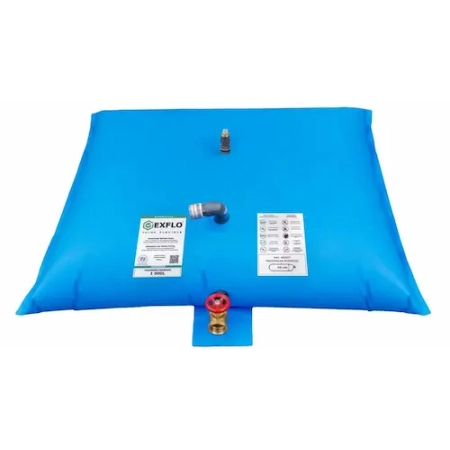

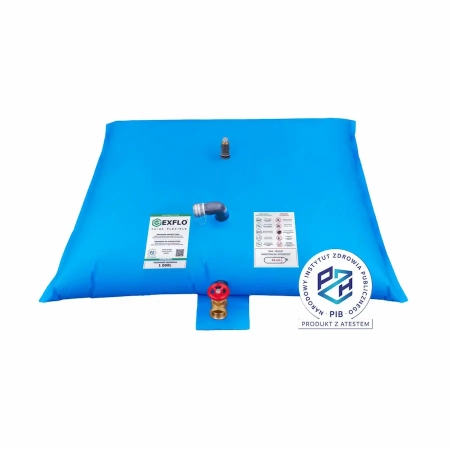

Zbiornik na wodę pitną Waterbase D Plus (TPU) 150 000 l

EXFLO Sp. z o. o.

ul. Wejherowska 6b

84-207 Koleczkowo

tel +48 602 241 000

e-mail: exflo@exflo.pl

Poradnik eksperta – jak zaplanować magazynowanie wody w zbiorniku Waterbase D Plus 150 000 l?

Waterbase D Plus 150 000 l umożliwia utworzenie bardzo dużego, tymczasowego magazynu wody o pojemności 150 m³. Przy tej skali sam dobór pojemności zbiornika jest tylko jednym z elementów całego systemu. Należy zaplanować miejsce rozłożenia, przygotowanie podłoża, źródło wody, czas napełniania, parametry instalacji hydraulicznej, ewentualne pompy oraz sposób późniejszej dystrybucji zgromadzonej wody.

W zastosowaniach awaryjnych, JST i OLiOC szczególnie istotna jest również decyzja, czy korzystniejszy będzie jeden centralny magazyn 150 000 l, czy kilka mniejszych zbiorników tworzących rozproszony system magazynowania wody.

Kiedy warto wybrać zbiornik 150 000 l?

Pojemność 150 000 l warto rozważyć przede wszystkim wtedy, gdy potrzebny jest bardzo duży zapas wody skoncentrowany w jednym miejscu, a po zakończeniu użytkowania pusty zbiornik powinien mieć możliwość złożenia, transportu i przechowywania.

Orientacyjne zapotrzebowanie można określić według zależności:

liczba użytkowników × planowane zużycie wody na osobę × liczba dni zabezpieczenia = wymagana ilość wody

Przed wykonaniem obliczeń należy określić przeznaczenie zapasu. Innej ilości wymaga zabezpieczenie wyłącznie wody do picia, a innej system obejmujący również przygotowanie posiłków, podstawową higienę lub inne potrzeby.

150 000 litrów wody to około 150 ton

150 000 litrów wody waży w przybliżeniu 150 ton. Przy tej pojemności masa zgromadzonej wody jest jednym z najważniejszych parametrów wpływających na wybór lokalizacji i przygotowanie stanowiska.

Mobilność Waterbase D Plus dotyczy przede wszystkim zbiornika pustego. Lokalizację należy ustalić i przygotować przed rozpoczęciem napełniania.

Napełnionego zbiornika nie należy traktować jako konstrukcji przeznaczonej do przemieszczania.

Ile miejsca potrzeba pod zbiornik 150 000 l?

Waterbase D Plus 150 000 l ma wymiary około 13,00 × 10,90 m. Oznacza to obrys wynoszący około 141,7 m², jednak samo zapewnienie powierzchni odpowiadającej wymiarom zbiornika nie jest wystarczające.

Należy pozostawić dodatkową przestrzeń umożliwiającą dostęp do:

• przyłącza poborowo-napełniającego,
• rewizji serwisowej,
• odpowietrznika,
• zaworów i pozostałej armatury,
• przewodów napełniających i odbiorczych,
• pompy lub pomp, jeżeli będą stosowane,
• elementów systemu dystrybucji wody.

W praktyce należy więc przygotować powierzchnię większą niż sam obrys zbiornika i pozostawić odpowiednią strefę techniczną oraz obsługową.

Jak przygotować podłoże pod około 150 ton wody?

Podłoże powinno być równe, stabilne, czyste i przygotowane zgodnie z wymaganiami producenta. Przed rozłożeniem zbiornika należy usunąć wszystkie elementy mogące uszkodzić jego elastyczny płaszcz.

Szczególną uwagę należy zwrócić na:

• ostre kamienie i gruz,
• elementy metalowe,
• korzenie i ostre fragmenty roślin,
• nierówności powodujące miejscowe obciążenia,
• elementy mogące powodować przetarcie lub przebicie materiału.

W zależności od warunków użytkowania warto przewidzieć odpowiednio dobraną matę ochronną. Przy zbiorniku 150 m³ przygotowanie stanowiska powinno zostać zakończone przed rozłożeniem zbiornika i rozpoczęciem jego napełniania.

Czy Waterbase D Plus 150 000 l nadaje się do magazynowania wody pitnej?

Według przekazanych danych materiał zastosowany do wykonania zbiornika posiada dokumentację PZH oraz WRAS dotyczącą kontaktu z wodą pitną, z odniesieniem do BS 6920.

Przy magazynowaniu wody przeznaczonej do spożycia należy jednak analizować cały system mający kontakt z wodą. Dotyczy to zbiornika, przewodów, zaworów, adapterów, pomp oraz pozostałej armatury.

Dokumentacji materiału nie należy automatycznie utożsamiać z certyfikacją każdej możliwej konfiguracji kompletnego systemu. Aktualny zakres dokumentacji należy sprawdzić dla konkretnego zastosowania.

Jak długo można magazynować wodę pitną?

Przydatność materiału do kontaktu z wodą pitną nie oznacza automatycznie, że jakość zgromadzonej wody pozostanie niezmieniona przez dowolnie długi okres.

Na jakość magazynowanej wody wpływają m.in.:

• jakość wody użytej do napełnienia,
• czystość zbiornika,
• higiena przewodów i armatury,
• temperatura,
• warunki środowiskowe,
• czas magazynowania,
• sposób późniejszego pobierania wody.

W przypadku wody przeznaczonej do spożycia należy stosować odpowiednie procedury higieniczne oraz wymagania właściwe dla konkretnego zastosowania.

Jak długo trwa napełnianie zbiornika 150 000 l?

Przy pojemności 150 m³ wydajność źródła wody i całej instalacji napełniającej ma kluczowe znaczenie. Jeżeli zbiornik ma być elementem systemu awaryjnego, czas potrzebny do zgromadzenia pełnego zapasu powinien zostać określony już podczas projektowania.

Orientacyjny czas można obliczyć według wzoru:

pojemność zbiornika ÷ rzeczywisty przepływ = orientacyjny czas napełniania

Przykładowo, pomijając zmiany przepływu i straty:

• 100 l/min – około 1500 minut, czyli 25 godzin,
• 250 l/min – około 600 minut, czyli 10 godzin,
• 500 l/min – około 300 minut, czyli 5 godzin,
• 750 l/min – około 200 minut, czyli 3 godz. 20 min,
• 1000 l/min – około 150 minut, czyli 2 godz. 30 min.

Są to wyłącznie wartości obliczeniowe. Rzeczywisty czas zależy m.in. od wydajności źródła, długości i średnicy przewodów, zastosowanej armatury, różnicy wysokości oraz strat ciśnienia.

Ważne: powyższe przykłady nie oznaczają, że przyłącze 2″ BSP umożliwia osiągnięcie każdego z podanych przepływów. Maksymalną wydajność należy określić dla konkretnej konfiguracji hydraulicznej oraz dopuszczalnych parametrów zbiornika i jego wyposażenia.

Przyłącze 2″ BSP przy zbiorniku 150 m³ – na co zwrócić uwagę?

Według przekazanych danych Waterbase D Plus 150 000 l posiada przyłącze poborowo-napełniające GZ 2″ BSP. Przy tak dużej pojemności szczególnie ważne jest dopasowanie całej instalacji do parametrów przyłącza.

Nie należy zakładać, że bardzo wydajna pompa automatycznie skróci czas napełniania do wartości wynikającej z jej maksymalnej wydajności katalogowej. O rzeczywistym przepływie decyduje cały układ.

Ograniczeniem może być:

• wydajność źródła wody,
• wydajność pompy,
• średnica przyłącza zbiornika,
• średnica i długość przewodów,
• zawory,
• redukcje i adaptery,
• różnica wysokości,
• straty miejscowe i liniowe instalacji.

Przy zbiorniku 150 m³ analiza hydrauliczna systemu staje się szczególnie istotna, ponieważ niewystarczająca wydajność napełniania może oznaczać wiele godzin potrzebnych do zgromadzenia pełnego zapasu.

Czy rewizję Ø10 cm można wykorzystać do dodatkowego napełniania?

Według przekazanych informacji rewizja serwisowa ma średnicę Ø10 cm i może współpracować z dodatkowym wyposażeniem, takim jak odpowiednio dobrane kolano PVC-U.

Nie należy jednak automatycznie zakładać, że wykorzystanie rewizji jako dodatkowego punktu napełniania jest dopuszczalne w każdej konfiguracji lub pozwala osiągnąć określony przepływ. Sposób wykorzystania rewizji do napełniania powinien być zgodny z aktualną dokumentacją producenta.

Czy do zbiornika 150 000 l potrzebna jest pompa?

Nie zawsze. Konieczność zastosowania pompy zależy od sposobu napełniania oraz późniejszego poboru i dystrybucji wody.

Pompa może być potrzebna, jeżeli woda ma być:

• przesyłana na większą odległość,
• podawana na większą wysokość,
• wydawana z określoną wydajnością,
• dostarczana pod wymaganym ciśnieniem,
• kierowana jednocześnie do kilku punktów poboru.

Przy doborze pompy należy uwzględnić wymagany przepływ, wysokość podnoszenia, długość i średnicę przewodów oraz straty ciśnienia. Pompa powinna być dobierana do całego układu, a nie wyłącznie do pojemności zbiornika.

Jak zaplanować dystrybucję 150 000 litrów wody?

Waterbase D Plus realizuje przede wszystkim funkcję magazynowania. Jeżeli ma być częścią dużego awaryjnego punktu zaopatrzenia w wodę, sposób jej wydawania należy zaprojektować jako oddzielną część systemu.

W zależności od zastosowania instalacja może wymagać:

• zaworów odcinających,
• przewodów o odpowiednio dobranych średnicach,
• redukcji i adapterów,
• pompy lub pomp,
• kolektora rozdzielającego,
• jednego lub kilku punktów kontrolowanego poboru wody.

Przy wodzie przeznaczonej do spożycia wszystkie elementy mające z nią kontakt powinny być odpowiednio dobrane do takiego zastosowania.

Waterbase D Plus 150 000 l w zastosowaniach OLiOC

Waterbase D Plus 150 000 l może być rozważany jako element awaryjnego magazynowania wody na potrzeby Ochrony Ludności i Obrony Cywilnej (OLiOC) oraz zarządzania kryzysowego.

Pojemność 150 m³ pozwala utworzyć bardzo duży centralny magazyn wody, natomiast składana konstrukcja może być przydatna w przypadku wyposażenia przechowywanego w stanie gotowości i rozwijanego po wystąpieniu sytuacji wymagającej dodatkowej rezerwy.

Przykładowe zastosowania mogą obejmować:

• awarie sieci wodociągowej,
• długotrwałe przerwy w dostawie wody,
• awaryjne punkty magazynowania wody,
• punkty zaopatrzenia ludności,
• zaplecze działań ratowniczych,
• magazyny wyposażenia kryzysowego,
• zabezpieczenie obiektów użyteczności publicznej,
• tworzenie tymczasowych rezerw wody dla większej liczby odbiorców.

Ważne: możliwość wykorzystania zbiornika w zastosowaniach OLiOC nie oznacza automatycznie spełnienia wymagań każdego programu, postępowania lub zamówienia. Przy zakupach dla JST, jednostek organizacyjnych lub służb należy porównać parametry produktu, dokumentację i wyposażenie z wymaganiami konkretnej specyfikacji.

Jeden zbiornik 150 000 l czy kilka mniejszych?

Przy pojemności 150 m³ decyzja dotycząca centralizacji lub rozproszenia zapasu ma szczególne znaczenie.

Jeden zbiornik 150 000 l warto rozważyć, gdy:

• potrzebny jest jeden centralny magazyn wody,
• dostępna jest odpowiednio przygotowana powierzchnia,
• źródło wody obsługuje jedną lokalizację,
• dystrybucja ma odbywać się z jednego głównego punktu,
• priorytetem jest ograniczenie liczby niezależnych zbiorników.

Kilka mniejszych zbiorników może być korzystniejsze, gdy:

• woda ma być dostępna w kilku lokalizacjach,
• potrzebnych jest kilka niezależnych punktów poboru,
• zapas ma być uruchamiany etapami,
• system zabezpiecza kilka obiektów,
• istotne jest rozdzielenie magazynowanej wody.

150 000 l, 100 000 + 50 000 l czy 3 × 50 000 l?

Przy wymaganym zapasie 150 m³ można przeanalizować różne konfiguracje, np. 1 × 150 000 l, 1 × 100 000 l + 1 × 50 000 l lub 3 × 50 000 l.

1 × 150 000 l tworzy jeden centralny magazyn i ogranicza liczbę niezależnych zbiorników wymagających przygotowania i obsługi.

100 000 l + 50 000 l pozwala podzielić zapas na dwie niezależne części oraz potencjalnie wykorzystać dwie lokalizacje.

3 × 50 000 l umożliwia większe rozproszenie zapasu, etapowe uruchamianie systemu oraz utworzenie kilku niezależnych punktów magazynowania.

Większa liczba zbiorników oznacza jednak również więcej przyłączy, przewodów, zaworów, mat ochronnych i pozostałych elementów wymagających przygotowania oraz obsługi.

Dlaczego redundancja ma znaczenie przy 150 m³?

W systemach awaryjnych warto analizować nie tylko całkowitą ilość zgromadzonej wody, ale również skutki czasowego wyłączenia pojedynczego elementu systemu.

Jeden zbiornik 150 000 l koncentruje cały zapas w jednym miejscu. System kilku mniejszych zbiorników może natomiast pozwolić na rozdzielenie wody pomiędzy niezależne jednostki i lokalizacje.

Rozproszenie może zwiększać elastyczność organizacyjną i umożliwiać etapowe uruchamianie systemu, ale jednocześnie zwiększa liczbę elementów wymagających transportu, przygotowania, podłączenia i kontroli.

Dostarczenie, magazynowanie i dystrybucja – trzy różne zadania

Przy projektowaniu awaryjnego systemu zaopatrzenia w wodę warto oddzielić trzy podstawowe funkcje:

• dostarczenie – skąd i w jaki sposób woda trafi do systemu,
• magazynowanie – gdzie i w jakiej ilości zostanie zgromadzona,
• dystrybucję – w jaki sposób zostanie później przekazana użytkownikom.

Waterbase D Plus odpowiada przede wszystkim za magazynowanie. Kompletny system może wymagać dodatkowych przewodów, zaworów, pomp, kolektorów oraz wyposażenia potrzebnego do dystrybucji wody.

Jak przygotować zbiornik 150 000 l do magazynu kryzysowego?

Jeżeli Waterbase D Plus 150 000 l ma pozostawać w magazynie jako wyposażenie awaryjne, warto przechowywać razem z nim kompletny zestaw elementów potrzebnych do uruchomienia zaprojektowanego systemu.

W zależności od konfiguracji mogą to być:

• mata ochronna,
• zawory,
• przewody napełniające,
• przewody do poboru wody,
• redukcje i adaptery,
• elementy uszczelniające,
• pompa lub pompy, jeżeli wymaga tego projekt,
• kolektor rozdzielający,
• wyposażenie potrzebne do utworzenia punktów dystrybucji.

Przy zbiorniku 150 m³ szczególnie ważne jest wcześniejsze sprawdzenie zgodności przyłączy, przewodów, zaworów i pozostałych elementów systemu. W sytuacji awaryjnej brak odpowiedniego przewodu, adaptera lub zaworu może znacząco utrudnić szybkie uruchomienie magazynu wody.

Najczęstsze błędy przy planowaniu zbiornika 150 000 l

• wybór pojemności bez określenia rzeczywistego zapotrzebowania,
• nieuwzględnienie masy około 150 ton wody,
• brak odpowiednio przygotowanego podłoża,
• przygotowanie stanowiska bez dodatkowej przestrzeni obsługowej,
• nieuwzględnienie czasu potrzebnego do napełnienia 150 m³,
• założenie bardzo dużego przepływu bez sprawdzenia możliwości przyłącza 2″ i całej instalacji,
• dobór pompy wyłącznie na podstawie maksymalnej wydajności katalogowej,
• nieuwzględnienie wysokości podnoszenia i strat ciśnienia,
• dobór przewodów i zaworów bez analizy całego toru hydraulicznego,
• brak planu poboru i dystrybucji wody,
• stosowanie przypadkowej armatury w systemie wody pitnej,
• brak analizy wariantu jednego dużego i kilku mniejszych zbiorników,
• traktowanie samego zbiornika jako kompletnego systemu awaryjnego zaopatrzenia w wodę.

Ekspert radzi

Przy pojemności 150 000 l projektuj cały system od strony scenariusza wykorzystania wody, a nie od samej pojemności zbiornika. Najpierw określ wymagany zapas, lokalizację, źródło wody, oczekiwany czas napełnienia, rzeczywistą wydajność instalacji oraz sposób późniejszego poboru i dystrybucji.

Przy 150 m³ szczególnie warto porównać 1 × 150 000 l, 100 000 l + 50 000 l oraz system kilku mniejszych zbiorników. Jeden duży zbiornik upraszcza centralizację zapasu, natomiast kilka mniejszych może zapewnić większą elastyczność rozmieszczenia, etapowe uruchamianie i redundancję.

W zastosowaniach związanych z wodą pitną, JST, OLiOC i zarządzaniem kryzysowym należy dodatkowo zweryfikować aktualną dokumentację produktu oraz wymagania konkretnego zadania lub zamówienia. Przy tej skali równie ważne jak 150 m³ pojemności są logistyka dostarczenia wody, rzeczywisty czas napełniania, możliwości przyłącza 2″ oraz zaprojektowanie późniejszej dystrybucji.
