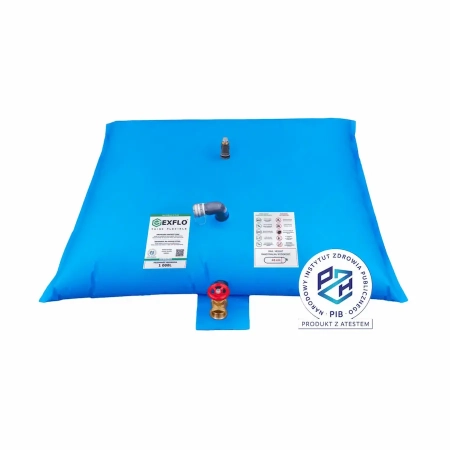

Zbiornik na wodę pitną Waterbase D Plus (TPU) 12 000 l

EXFLO Sp. z o. o.

ul. Wejherowska 6b

84-207 Koleczkowo

tel +48 602 241 000

e-mail: exflo@exflo.pl

Poradnik eksperta – jak zaplanować magazynowanie wody w zbiorniku Waterbase D Plus 12 000 l?

Waterbase D Plus 12 000 l pozwala utworzyć duży, tymczasowy magazyn wody o pojemności 12 m³. Przy tej wielkości wybór samego zbiornika jest jednak tylko jednym z elementów prawidłowo zaprojektowanego systemu.

Przed uruchomieniem należy określić rzeczywiste zapotrzebowanie na wodę, miejsce rozłożenia zbiornika, przygotowanie podłoża, źródło wody, wydajność napełniania, rodzaj przyłączy oraz sposób późniejszego poboru i dystrybucji.

Kiedy warto wybrać zbiornik 12 000 l?

Pojemność 12 000 l warto rozważyć, gdy potrzebny jest duży zapas wody skoncentrowany w jednym miejscu, a jednocześnie ważna jest możliwość złożenia pustego zbiornika po zakończeniu użytkowania.

Orientacyjne zapotrzebowanie można określić według zależności:

liczba użytkowników × planowane zużycie wody na osobę × liczba dni zabezpieczenia = wymagana ilość wody

Przed wykonaniem obliczeń należy określić przeznaczenie zapasu. Innej ilości wody wymaga zabezpieczenie wyłącznie potrzeb związanych z piciem, a innej sytuacja, w której woda ma być wykorzystywana również do przygotowania posiłków, podstawowej higieny lub innych potrzeb.

12 000 litrów wody to około 12 ton

12 000 litrów wody waży w przybliżeniu 12 ton. Jest to jeden z najważniejszych parametrów, które należy uwzględnić przed rozłożeniem i napełnieniem zbiornika.

Mobilność elastycznej konstrukcji dotyczy przede wszystkim zbiornika pustego. Po napełnieniu powstaje znaczne obciążenie, dlatego miejsce użytkowania należy przygotować przed rozpoczęciem napełniania.

Napełnionego zbiornika nie należy traktować jako konstrukcji przeznaczonej do swobodnego przemieszczania.

Ile miejsca potrzeba pod zbiornik 12 000 l?

Waterbase D Plus 12 000 l ma wymiary około 4,50 × 4,89 m. Sama powierzchnia wynikająca z wymiarów zbiornika nie powinna być jednak traktowana jako całkowita przestrzeń potrzebna do jego użytkowania.

Należy pozostawić miejsce umożliwiające dostęp do:

• przyłącza napełniająco-opróżniającego,
• rewizji serwisowej,
• odpowietrznika,
• zaworów i dodatkowej armatury,
• przewodów napełniających i odbiorczych,
• elementów systemu dystrybucji wody.

Jak przygotować podłoże pod około 12 ton wody?

Podłoże powinno być równe, stabilne, czyste i przygotowane zgodnie z wymaganiami producenta. Przed rozłożeniem zbiornika należy usunąć wszystkie elementy mogące spowodować uszkodzenie jego elastycznego płaszcza.

Szczególną uwagę należy zwrócić na:

• ostre kamienie i gruz,
• elementy metalowe,
• korzenie i ostre fragmenty roślin,
• nierówności powodujące miejscowe obciążenie,
• przedmioty mogące spowodować przetarcie lub przebicie materiału.

W zależności od warunków użytkowania warto przewidzieć odpowiednio dobraną matę ochronną.

Czy Waterbase D Plus 12 000 l można wykorzystać do magazynowania wody pitnej?

Według przekazanych danych materiał zastosowany do wykonania zbiornika posiada dokumentację PZH oraz WRAS dotyczącą kontaktu z wodą pitną, z odniesieniem do wymagań BS 6920.

Przy magazynowaniu wody przeznaczonej do spożycia należy jednak analizować cały tor kontaktu wody z instalacją. Dotyczy to nie tylko zbiornika, ale również przewodów, zaworów, adapterów, szybkozłączy i pozostałej armatury.

Dokumentacji materiału nie należy automatycznie utożsamiać z certyfikacją każdej możliwej konfiguracji kompletnego systemu. Aktualny zakres dokumentacji należy zweryfikować dla konkretnego zastosowania.

Jak długo można magazynować wodę pitną?

Przydatność materiału do kontaktu z wodą pitną nie oznacza automatycznie, że parametry wody pozostaną niezmienione przez dowolnie długi okres magazynowania.

Na jakość przechowywanej wody wpływają m.in.:

• jakość wody użytej do napełnienia,
• czystość zbiornika,
• higiena przewodów i armatury,
• temperatura,
• warunki środowiskowe,
• czas magazynowania,
• sposób pobierania wody.

W przypadku wody przeznaczonej do spożycia należy stosować odpowiednie procedury higieniczne i wymagania właściwe dla konkretnego zastosowania.

Jak długo trwa napełnianie zbiornika 12 000 l?

Przy pojemności 12 m³ wydajność źródła oraz całego układu napełniającego ma istotny wpływ na czas przygotowania zbiornika do pracy.

Orientacyjny czas można obliczyć według wzoru:

pojemność zbiornika ÷ rzeczywisty przepływ = orientacyjny czas napełniania

Przykładowo, pomijając zmiany przepływu i straty:

• 100 l/min – około 120 minut,
• 250 l/min – około 48 minut,
• 500 l/min – około 24 minuty,
• 750 l/min – około 16 minut,
• 1000 l/min – około 12 minut.

Są to wartości wyłącznie obliczeniowe. Rzeczywisty czas zależy od wydajności źródła, długości i średnicy przewodów, zastosowanej armatury, różnicy wysokości oraz strat ciśnienia.

Dlaczego trzeba analizować cały tor przepływu?

Przy zbiorniku 12 000 l samo zastosowanie przewodu lub złącza o dużej średnicy nie gwarantuje wysokiej wydajności napełniania.

Przepływ może zostać ograniczony przez:

• wydajność źródła wody,
• wydajność pompy,
• średnicę przewodów,
• zawory,
• redukcje,
• długość instalacji,
• różnicę wysokości,
• inne przewężenia i elementy armatury.

W praktyce o wydajności decyduje cały system, a nie największe zastosowane w nim przyłącze.

Jak zaplanować przyłącze 2″ BSP?

Standardowe przyłącze poborowo-napełniające ma gwint zewnętrzny 2″ BSP. Przed przygotowaniem armatury należy określić sposób, w jaki zbiornik będzie napełniany i opróżniany.

Warto wcześniej ustalić:

• rodzaj źródła wody,
• wymaganą wydajność napełniania,
• rodzaj i średnicę przewodów,
• potrzebne zawory,
• redukcje i adaptery,
• sposób późniejszego poboru i dystrybucji wody.

STORZ 52 czy STORZ 110?

Według przekazanych danych Waterbase D Plus może zostać wyposażony w dodatkowe elementy wykorzystujące szybkozłącza STORZ 52 oraz STORZ 110.

• STORZ 52 – przewidziany jako element konfiguracji do zasuwy.
• STORZ 110 – przewidziany jako element konfiguracji do kolana napełniającego.

Dobór złącza powinien wynikać z konfiguracji całego systemu. Należy sprawdzić kompatybilność z przewodami, armaturą, pompą oraz wyposażeniem, z którym zbiornik ma współpracować.

Większe złącze nie oznacza automatycznie uzyskania określonego przepływu – rzeczywista wydajność nadal zależy od całego toru hydraulicznego.

Czy do zbiornika 12 000 l potrzebna jest pompa?

Nie zawsze. Konieczność zastosowania pompy zależy od sposobu napełniania oraz planowanego sposobu poboru i dystrybucji wody.

Pompa może być potrzebna, jeżeli woda ma być:

• przesyłana na większą odległość,
• podawana na większą wysokość,
• wydawana z określoną wydajnością,
• dostarczana pod wymaganym ciśnieniem,
• kierowana jednocześnie do kilku punktów poboru.

Przy doborze pompy należy uwzględnić m.in. wymagany przepływ, wysokość podnoszenia, długość i średnicę przewodów oraz straty ciśnienia w instalacji.

Jak zaplanować dystrybucję 12 000 litrów wody?

Waterbase D Plus realizuje przede wszystkim funkcję magazynowania. Jeżeli ma stanowić element awaryjnego punktu zaopatrzenia, trzeba oddzielnie zaprojektować sposób wydawania zgromadzonej wody.

W zależności od zastosowania system może wymagać:

• zaworów odcinających,
• przewodów,
• redukcji i adapterów,
• szybkozłączy,
• pompy,
• jednego lub kilku punktów kontrolowanego poboru wody.

Przy wodzie przeznaczonej do spożycia należy również odpowiednio dobrać wszystkie elementy mające bezpośredni kontakt z wodą.

Waterbase D Plus 12 000 l w zastosowaniach OLiOC

Waterbase D Plus 12 000 l może być rozważany jako element awaryjnego magazynowania wody na potrzeby Ochrony Ludności i Obrony Cywilnej (OLiOC) oraz zarządzania kryzysowego.

Składana konstrukcja może być przydatna w magazynach wyposażenia, w których zbiornik pozostaje pusty i jest rozwijany dopiero wtedy, gdy zachodzi potrzeba utworzenia dodatkowego magazynu wody.

Przykładowe zastosowania mogą obejmować:

• awarie sieci wodociągowej,
• długotrwałe przerwy w dostawie wody,
• tymczasowe punkty magazynowania wody,
• punkty awaryjnego zaopatrzenia ludności,
• zaplecze działań ratowniczych,
• magazyny wyposażenia kryzysowego,
• zabezpieczenie obiektów użyteczności publicznej.

Ważne: możliwość wykorzystania zbiornika w zastosowaniach OLiOC nie oznacza automatycznie spełnienia wymagań każdego programu, postępowania lub zamówienia. Przy zakupach dla JST, jednostek organizacyjnych lub służb należy porównać parametry produktu, dokumentację i wyposażenie z wymaganiami konkretnej specyfikacji.

Jeden zbiornik 12 000 l czy kilka mniejszych?

Przy tak dużej pojemności warto zdecydować, czy zapas powinien zostać skoncentrowany w jednym miejscu, czy rozdzielony pomiędzy kilka niezależnych zbiorników.

Jeden zbiornik 12 000 l może być korzystny, gdy:

• potrzebny jest jeden centralny punkt magazynowania,
• dostępna jest odpowiednio przygotowana powierzchnia,
• system napełniania obsługuje jedno miejsce,
• dystrybucja ma odbywać się z jednego punktu,
• priorytetem jest ograniczenie liczby zbiorników i przyłączy.

Kilka mniejszych zbiorników warto rozważyć, gdy:

• woda ma być dostępna w kilku lokalizacjach,
• potrzebnych jest kilka niezależnych punktów poboru,
• zapas ma być uruchamiany etapami,
• system ma zabezpieczać kilka obiektów,
• istotne jest rozdzielenie magazynowanego zapasu.

Dlaczego redundancja może być ważna?

W systemach awaryjnych warto analizować nie tylko całkowitą pojemność, ale również odporność rozwiązania na wyłączenie pojedynczego elementu.

Jeden zbiornik 12 000 l koncentruje cały zapas w jednym miejscu. Kilka mniejszych zbiorników pozwala natomiast rozdzielić wodę pomiędzy niezależne punkty magazynowania.

Nie oznacza to, że jedno rozwiązanie jest zawsze lepsze. Wybór powinien wynikać ze scenariusza działania, lokalizacji odbiorców, sposobu napełniania i planowanej dystrybucji.

Dostarczenie, magazynowanie i dystrybucja – trzy różne zadania

Przy projektowaniu awaryjnego systemu zaopatrzenia w wodę warto rozdzielić trzy podstawowe funkcje:

• dostarczenie – skąd i w jaki sposób woda zostanie dostarczona,
• magazynowanie – gdzie i w jakiej ilości zostanie zgromadzona,
• dystrybucję – w jaki sposób woda zostanie później przekazana użytkownikom.

Waterbase D Plus odpowiada przede wszystkim za magazynowanie. Kompletny system może wymagać dodatkowej armatury, przewodów, pomp i wyposażenia umożliwiającego kontrolowaną dystrybucję wody.

Jak przygotować zbiornik do magazynu kryzysowego?

Jeżeli Waterbase D Plus 12 000 l ma być przechowywany jako wyposażenie awaryjne, warto przygotować razem z nim kompletny zestaw elementów potrzebnych do uruchomienia systemu.

W zależności od zaprojektowanej konfiguracji mogą to być:

• mata ochronna,
• zawory,
• przewody napełniające,
• przewody do poboru wody,
• redukcje i adaptery,
• szybkozłącza STORZ,
• elementy uszczelniające,
• pompa, jeżeli wymaga tego projekt,
• wyposażenie punktów dystrybucji.

W sytuacji awaryjnej brak odpowiedniego adaptera, przewodu lub uszczelnienia może utrudnić wykorzystanie zbiornika mimo dostępności samego magazynu wody.

Najczęstsze błędy przy planowaniu zbiornika 12 000 l

• wybór pojemności bez obliczenia rzeczywistego zapotrzebowania,
• nieuwzględnienie masy około 12 ton wody,
• brak odpowiednio przygotowanego podłoża,
• brak przestrzeni do obsługi zbiornika i armatury,
• nieuwzględnienie czasu potrzebnego do napełnienia 12 m³,
• dobór złączy bez analizy całego toru przepływu,
• założenie, że duża średnica pojedynczego elementu gwarantuje wysoką wydajność systemu,
• brak planu poboru i dystrybucji wody,
• dobór pompy bez uwzględnienia wymaganej wydajności i wysokości podnoszenia,
• stosowanie przypadkowej armatury w systemie wody pitnej,
• traktowanie samego zbiornika jako kompletnego systemu awaryjnego zaopatrzenia w wodę.

Ekspert radzi

Przy pojemności 12 000 l projektowanie systemu zacznij od scenariusza wykorzystania wody, a nie od wyboru przyłączy. Najpierw określ wymagany zapas, miejsce rozłożenia, źródło wody, oczekiwany czas napełnienia, sposób poboru oraz liczbę punktów dystrybucji.

Dopiero na tej podstawie należy dobierać przewody, zawory, adaptery, szybkozłącza STORZ, ewentualną pompę i pozostałe wyposażenie. Przy 12 m³ warto również przeanalizować, czy jeden duży zbiornik jest korzystniejszy od kilku mniejszych jednostek tworzących rozproszony zapas.

W zastosowaniach związanych z wodą pitną, JST, OLiOC i zarządzaniem kryzysowym należy dodatkowo zweryfikować aktualną dokumentację produktu oraz wymagania konkretnego zadania lub zamówienia. Pozwala to zaprojektować nie tylko magazyn o pojemności 12 000 l, ale kompletny i funkcjonalny system dostarczania, magazynowania oraz dystrybucji wody.
