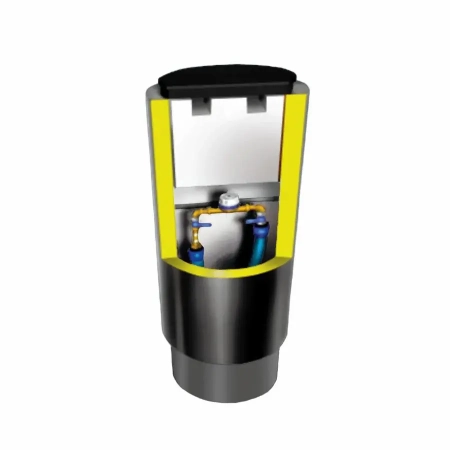

Studzienka wodomierzowa DN 600 H1500 S – głęboka i przestronna studnia z izolacją styropianową

Studzienka wodomierzowa DN 600 H1500 S łączy dużą przestrzeń roboczą z wysokością dostosowaną do głębiej prowadzonych przyłączy wodociągowych. Średnica wewnętrzna 580 mm zapewnia wygodne miejsce na wodomierz, zawory, śrubunki i dodatkową armaturę, natomiast korpus o wysokości 1500 mm ułatwia dopasowanie instalacji do poziomu przewodu oraz rzędnej terenu.

Wersja S została wyposażona w izolację styropianową ścianek oraz dodatkowy korek termiczny umieszczany pod pokrywą. Konstrukcja ogranicza wychładzanie wnętrza studzienki i wspomaga ochronę wodomierza DN15 lub DN20 podczas sezonu zimowego.

Duża komora robocza przy głęboko ułożonym przyłączu

Model DN 600 H1500 S sprawdzi się tam, gdzie standardowa studzienka jest zbyt niska lub oferuje za mało miejsca na zaplanowane wyposażenie. Większa średnica pozwala swobodniej rozmieścić elementy instalacji, pozostawiając dostęp potrzebny do odczytu, wymiany wodomierza oraz okresowych prac serwisowych.

Wysokość 1500 mm jest szczególnie przydatna na działkach o zróżnicowanym poziomie terenu, przy modernizacji istniejących przyłączy oraz w instalacjach, w których rura wodociągowa została poprowadzona głębiej zgodnie z projektem.

Co wyróżnia studzienkę DN 600 H1500 S?

• Średnica wewnętrzna 580 mm – więcej miejsca na wodomierz i rozbudowaną armaturę.
• Wysokość 1500 mm – dopasowanie do głębiej położonych przewodów wodociągowych.
• Izolacja styropianowa ścianek – ograniczenie strat ciepła przez korpus.
• Korek styropianowy o wysokości 300 mm – dodatkowe zabezpieczenie od strony pokrywy.
• Miejsce na jeden lub dwa wodomierze DN15 albo DN20, zależnie od konfiguracji.
• Wygodny dostęp serwisowy do zaworów, połączeń i urządzeń pomiarowych.
• Lekka konstrukcja ułatwiająca transport oraz montaż w wykopie.
• Korpus bez pełnego dna umożliwiający dopasowanie prowadzenia przewodów.

Kiedy warto wybrać średnicę DN 600?

Większa studzienka jest dobrym wyborem, gdy instalacja obejmuje więcej elementów niż pojedynczy wodomierz i podstawowe zawory. Dodatkowa przestrzeń ułatwia prawidłowe wykonanie połączeń oraz pozwala uniknąć ciasnego układania armatury, które utrudnia późniejsze naprawy.

• przy montażu dwóch wodomierzy,
• przy zastosowaniu filtra lub zaworu antyskażeniowego,
• przy większej liczbie zaworów odcinających,
• gdy wymagany jest swobodny dostęp dla instalatora,
• przy planowanej rozbudowie instalacji wodociągowej.

Kiedy potrzebna jest wysokość H1500?

Wariant H1500 należy rozważyć, gdy odległość pomiędzy przewodem wodociągowym a planowanym poziomem pokrywy jest większa niż w typowych instalacjach. Wyższy korpus pozwala zachować właściwe położenie studzienki bez stosowania przypadkowych przedłużeń.

Przed zakupem należy zmierzyć głębokość osi przewodu i uwzględnić docelowy poziom nawierzchni. Wybór zbyt wysokiej studzienki bez sprawdzenia rzędnych może utrudnić poprawne rozmieszczenie wodomierza i armatury.

Jak izolowana jest studzienka w wersji S?

Ścianki korpusu zostały ocieplone warstwą styropianu o grubości około 30 mm. Dodatkowo w górnej części umieszczany jest styropianowy korek o wysokości 300 mm, który ogranicza napływ zimnego powietrza od strony włazu.

Izolacja wspomaga ochronę instalacji, jednak jej skuteczność zależy również od właściwej głębokości przewodów, poprawnego montażu korka, szczelności połączeń oraz warunków panujących na działce. Całe przyłącze powinno zostać wykonane zgodnie z projektem i wymaganiami lokalnego przedsiębiorstwa wodociągowego.

Zastosowanie studzienki DN 600 H1500 S

• przyłącza wodociągowe domów jednorodzinnych,
• budynki wielorodzinne i niewielkie obiekty usługowe,
• gospodarstwa rolne oraz budynki gospodarcze,
• domki letniskowe i obiekty rekreacyjne,
• instalacje z głęboko prowadzonym przewodem wodociągowym,
• przyłącza wyposażone w jeden lub dwa wodomierze,
• modernizowane układy wymagające większej przestrzeni serwisowej.

Jeden czy dwa wodomierze?

Studzienka może zostać przygotowana do instalacji jednego lub dwóch wodomierzy DN15 albo DN20. Duża średnica ułatwia wykonanie takiego układu, jednak ostateczna możliwość montażu zależy od długości wodomierzy, liczby zaworów oraz sposobu prowadzenia przewodów.

Przed zamówieniem warto rozrysować cały zestaw lub podać sprzedawcy wymiary urządzeń. Pozwoli to potwierdzić, czy wewnątrz pozostanie wystarczająco dużo miejsca na obsługę i przyszłą wymianę armatury.

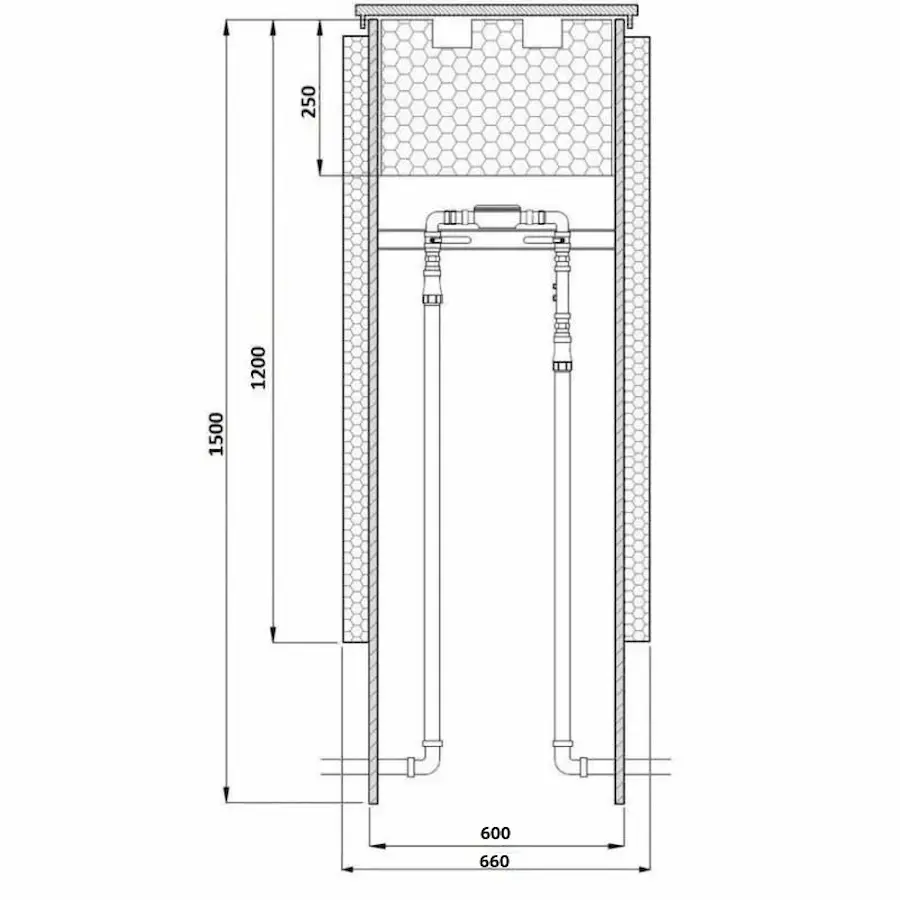

Dane techniczne studzienki DN 600 H1500 S

Opcjonalny zestaw przyłączeniowy

Do studzienki można dobrać zestaw odpowiedni do średnicy montowanego wodomierza:

• przyłącze wodomierza DN15 M83,
• przyłącze wodomierza DN20 M83.

Wodomierz nie znajduje się w standardowym zestawie. Przed zakupem przyłącza należy sprawdzić jego długość montażową, średnicę rur oraz wymagany układ zaworów.

Jak zamontować studzienkę o wysokości 1500 mm?

Wysoki korpus wymaga starannego ustawienia oraz równomiernego zasypywania. Studzienka powinna zostać umieszczona pionowo, a materiał wokół obudowy należy zagęszczać zgodnie z instrukcją producenta, aby nie doprowadzić do jej przechylenia.

• ustal głębokość przewodu i docelową rzędną pokrywy,
• przygotuj stabilne oraz wypoziomowane podłoże,
• rozplanuj armaturę przed wykonaniem przyłączy,
• sprawdź szczelność instalacji przed zasypaniem,
• układaj zasypkę równomiernie wokół korpusu,
• zamontuj korek izolacyjny w prawidłowym położeniu,
• zapewnij stały dostęp do pokrywy i urządzeń pomiarowych.

Konstrukcja bez dna – ważne informacje

Brak pełnego dna ułatwia przeprowadzenie przewodów i pozwala wykorzystać ciepło pochodzące z głębszych warstw gruntu. Nie oznacza jednak automatycznie, że studzienka może być montowana w dowolnych warunkach wodno-gruntowych.

Przy okresowo lub stale wysokim poziomie wód gruntowych sposób posadowienia powinien zostać dobrany indywidualnie. Przed montażem należy sprawdzić dokumentację producenta oraz zalecenia projektanta lub wykonawcy instalacji.

DN 600 H1500 S czy inny wariant?

Dokumentacja studzienki wodomierzowej

Produkt oferowany jest z dokumentacją producenta określającą jego przeznaczenie i parametry techniczne. Przed zamówieniem można potwierdzić dostępność Atestu Higienicznego oraz deklaracji zgodności wymaganych przy konkretnej inwestycji.

Niezależnie od dokumentacji produktu warto skonsultować wybrany model z lokalnym przedsiębiorstwem wodociągowym. Operator może mieć własne wymagania dotyczące położenia wodomierza, zastosowanej armatury oraz sposobu zapewnienia dostępu do urządzenia.

Ekspert EKOBUDOWA radzi

Model DN 600 H1500 S warto wybrać wtedy, gdy jednocześnie potrzebujesz głębokiej studzienki i dużej przestrzeni roboczej. Nie ma jednak potrzeby stosowania największego wariantu w prostej instalacji z jednym wodomierzem i podstawową armaturą.

Przed zakupem przygotuj informację o głębokości przewodu, liczbie wodomierzy oraz elementach planowanych wewnątrz studzienki. Pozwoli to dobrać rozmiar bez nadmiernego zwiększania kosztów wykopu i montażu.

Zamów studzienkę wodomierzową DN 600 H1500 S

Wybierz przestronną studzienkę z izolacją styropianową do głębiej prowadzonego przyłącza wodociągowego. Model DN 600 H1500 S zapewnia wygodny dostęp do jednego lub dwóch wodomierzy oraz pozostawia miejsce na dodatkową armaturę.

Skontaktuj się z doradcami EKOBUDOWA – prześlij głębokość rury, średnicę wodomierza i planowaną konfigurację instalacji. Sprawdzimy dopasowanie studzienki i pomożemy dobrać właściwe przyłącza.
