Studzienka wodomierzowa DN 500/1500 S - ATESTOWANA | Jaroński

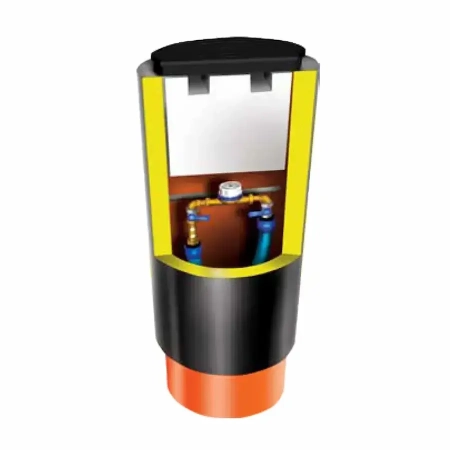

Studzienka wodomierzowa DN 500 H1500 S – wysoka studnia z izolacją styropianową

Studzienka wodomierzowa DN 500 H1500 S jest przeznaczona do zewnętrznego montażu wodomierzy DN15 i DN20 w instalacjach, w których przyłącze wodociągowe przebiega na większej głębokości. Wysokość 1500 mm pozwala dopasować położenie korpusu do rzędnej przewodu, a średnica wewnętrzna 480 mm zapewnia miejsce na wodomierz, zawory i podstawową armaturę.

Wersja oznaczona symbolem S została wyposażona w izolację styropianową oraz dodatkowy korek termiczny o wysokości 300 mm. Takie rozwiązanie ogranicza wychładzanie wnętrza studzienki i wspomaga ochronę instalacji w okresie niskich temperatur.

Połączenie zwiększonej wysokości i wygodnej przestrzeni roboczej

Model DN 500 H1500 S sprawdzi się tam, gdzie niższa studzienka nie zapewnia odpowiedniego dopasowania do głęboko położonego przewodu. Jednocześnie większa średnica w porównaniu z wariantami DN 400 ułatwia wykonanie połączeń oraz pozostawia więcej miejsca na późniejsze czynności serwisowe.

To praktyczny wybór dla inwestorów, którzy potrzebują wysokiej, ale nadal stosunkowo kompaktowej studzienki do typowego przyłącza domowego, rekreacyjnego lub gospodarczego.

Najważniejsze korzyści studzienki DN 500 H1500 S

• Wysokość 1500 mm – odpowiednia do głębiej prowadzonych przyłączy wodociągowych.
• Średnica wewnętrzna 480 mm – wygodniejsze rozmieszczenie wodomierza i zaworów.
• Izolacja styropianowa ścianek – ograniczenie strat ciepła przez korpus.
• Korek izolacyjny 300 mm – dodatkowa bariera termiczna od strony pokrywy.
• Możliwość montażu 1 lub 2 wodomierzy DN15 albo DN20, zależnie od konfiguracji.
• Lekka konstrukcja – prostszy transport oraz montaż bez ciężkiego sprzętu.
• Pokrywa z tworzywa – szybki dostęp do odczytu i kontroli instalacji.
• Konstrukcja bez pełnego dna – swobodne przeprowadzenie przewodów przez dolną część korpusu.

Kiedy warto wybrać wysokość H1500?

Wariant H1500 jest przeznaczony do instalacji, w których odległość pomiędzy osią przewodu wodociągowego a poziomem gotowego terenu jest większa niż w standardowych przyłączach. Może być potrzebny na działkach ze spadkiem, przy modernizacji starszej instalacji albo wtedy, gdy głębokość ułożenia rury wynika z projektu.

• przy głęboko położonym przewodzie wodociągowym,
• na działkach o zróżnicowanej rzędnej terenu,
• przy modernizacji istniejącego przyłącza,
• gdy model H1200 nie pozwala zachować właściwego układu instalacji,
• przy montażu wodomierza poza budynkiem bez wykonywania dodatkowych przedłużeń.

Przed zamówieniem należy zmierzyć rzeczywistą głębokość przewodu oraz uwzględnić poziom planowanej nawierzchni. Dobór wysokości wyłącznie „na zapas” może utrudnić prawidłowe rozmieszczenie armatury.

Izolacja styropianowa w wersji S

Ścianki studzienki zostały ocieplone styropianem, który ogranicza przenikanie zimna do komory wodomierzowej. Dodatkowy korek umieszczany pod pokrywą chroni górną strefę korpusu, najbardziej narażoną na działanie zimnego powietrza.

Skuteczność zabezpieczenia zależy również od właściwego ułożenia przewodów, poprawnego montażu korka, szczelności połączeń i warunków gruntowych. Studzienkę należy montować zgodnie z dokumentacją producenta oraz wymaganiami lokalnego przedsiębiorstwa wodociągowego.

Więcej miejsca na wodomierz i zawory

Średnica wewnętrzna 480 mm zapewnia więcej przestrzeni roboczej niż w modelach DN 400. Ułatwia to montaż śrubunków, zaworów odcinających i podstawowych elementów zabezpieczających, a także późniejszą wymianę wodomierza.

Przy rozbudowanym układzie obejmującym dwa wodomierze, filtr, zawór antyskażeniowy lub większą liczbę zaworów warto wcześniej sprawdzić wymiary całego zestawu. W szczególnie rozbudowanych instalacjach lepszym rozwiązaniem może być wariant DN 600.

Zastosowanie studzienki DN 500 H1500 S

• przyłącza wodociągowe domów jednorodzinnych,
• domki letniskowe i działki rekreacyjne,
• budynki bez piwnicy,
• niewielkie obiekty usługowe,
• budynki gospodarcze i instalacje rolnicze,
• nowe oraz modernizowane przyłącza wodociągowe,
• instalacje z jednym lub dwoma wodomierzami.

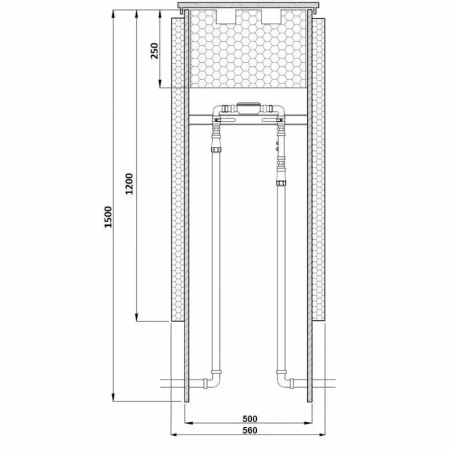

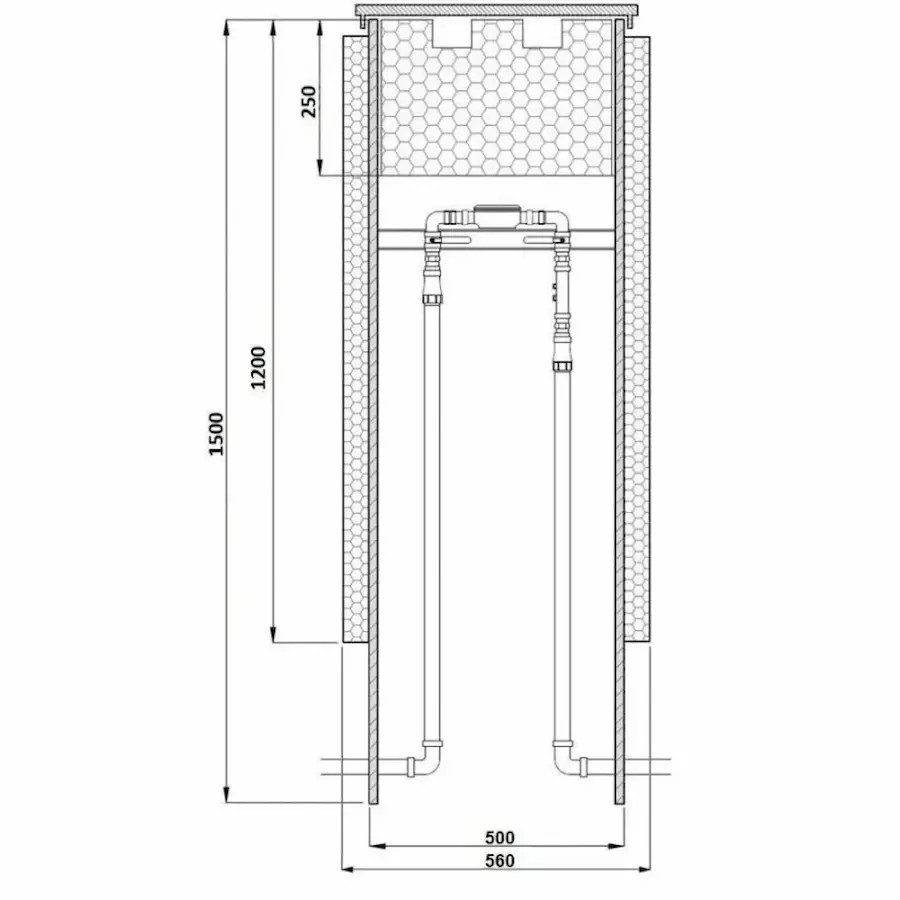

Dane techniczne studzienki wodomierzowej DN 500 H1500 S

Opcjonalne przyłącza wodomierza

Studzienkę można uzupełnić o zestaw przyłączeniowy dopasowany do zastosowanego urządzenia pomiarowego:

• przyłącze wodomierza DN15 M83,
• przyłącze wodomierza DN20 M83.

Wodomierz nie znajduje się w standardowym zestawie. Przed wyborem przyłącza należy sprawdzić długość montażową licznika, średnicę przewodów oraz wymagany układ zaworów.

Konstrukcja bez dna – istotne informacje montażowe

Otwarta dolna część studzienki ułatwia przeprowadzenie przewodów i pozwala korzystać z ciepła pochodzącego z głębszych warstw gruntu. Nie oznacza jednak, że model można bez dodatkowej oceny montować w każdych warunkach wodno-gruntowych.

W przypadku wysokiego poziomu wód gruntowych sposób posadowienia należy dobrać indywidualnie. Brak dna nie zabezpiecza wnętrza przed napływem wody, dlatego warunki montażowe powinny być zgodne z instrukcją producenta i projektem przyłącza.

Jak przygotować miejsce montażu?

• ustal głębokość osi przewodu wodociągowego,
• wyznacz poziom docelowej nawierzchni,
• przygotuj stabilne i wypoziomowane podłoże,
• rozplanuj położenie wodomierza oraz armatury,
• ustaw studzienkę pionowo i zabezpiecz ją przed przesunięciem,
• wykonaj próbę szczelności przed zasypaniem,
• zasypuj korpus równomiernie po całym obwodzie,
• pozostaw łatwy dostęp do pokrywy.

Wersja S czy studzienka ocieplana pianką poliuretanową?

Model S wykorzystuje izolację styropianową i stanowi lekkie, ekonomiczne rozwiązanie do typowych przyłączy wodociągowych. Wersja P posiada izolację wykonaną z pianki poliuretanowej i może być rozważana tam, gdzie priorytetem jest bardziej rozbudowana ochrona termiczna.

Dobór wariantu powinien uwzględniać lokalne warunki, głębokość przewodów oraz zalecenia projektanta lub operatora sieci.

Zobacz również studzienkę DN 500 H1500 P z izolacją poliuretanową.

Dlaczego warto zamówić studzienkę w EKOBUDOWA?

• pomagamy dobrać wysokość studzienki do głębokości przewodu,
• porównujemy wariant styropianowy S z wersją poliuretanową P,
• sprawdzamy miejsce potrzebne na wodomierz i zawory,
• dobieramy przyłącza DN15 lub DN20,
• zapewniamy wsparcie techniczne przed zakupem,
• organizujemy dostawę pod wskazany adres.

Zamów studzienkę wodomierzową DN 500 H1500 S

Wybierz wysoką i lekką studzienkę z izolacją styropianową do głębiej prowadzonego przyłącza wodociągowego. Model DN 500 H1500 S zapewnia wygodniejszy dostęp do wodomierza i podstawowej armatury, a jednocześnie ogranicza szerokość potrzebnego wykopu.

Skontaktuj się z doradcami EKOBUDOWA – podaj głębokość przewodu, średnicę wodomierza i planowany układ zaworów. Pomożemy potwierdzić właściwy wariant oraz dobrać kompatybilny zestaw przyłączeniowy.
