Studzienka wodomierzowa DN 600/1200 S - ATESTOWANA | Jaroński

Studzienka wodomierzowa DN 600 H1200 S – szeroka komora z izolacją styropianową

Studzienka wodomierzowa DN 600 H1200 S została zaprojektowana do montażu wodomierzy poza budynkiem, gdy ważna jest nie tylko ochrona termiczna, ale również duża przestrzeń robocza na armaturę wodociągową. Średnica wewnętrzna 580 mm ułatwia rozmieszczenie wodomierza, zaworów, śrubunków oraz dodatkowych elementów instalacji, zapewniając wygodniejszy dostęp podczas kontroli i serwisowania.

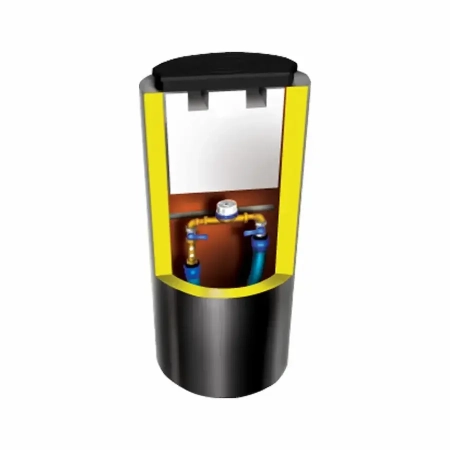

Korpus o wysokości 1200 mm posiada izolację styropianową ścianek oraz dodatkowy korek termiczny umieszczany w górnej części studzienki. Takie rozwiązanie ogranicza wychładzanie komory i pomaga zabezpieczyć wodomierz DN15 lub DN20 przed skutkami niskich temperatur.

Więcej miejsca na wodomierz i armaturę

Największą zaletą wariantu DN 600 jest przestronne wnętrze. W wąskich studzienkach montaż dwóch wodomierzy, zaworów odcinających, filtra lub zaworu antyskażeniowego może być utrudniony. Model DN 600 zapewnia instalatorowi większą swobodę podczas wykonywania połączeń, a użytkownikowi ułatwia późniejszą wymianę i konserwację elementów.

Studzienka sprawdzi się zarówno w standardowych przyłączach domowych, jak i w instalacjach wymagających bardziej rozbudowanego układu armatury.

Najważniejsze zalety studzienki DN 600 H1200 S

• Średnica wewnętrzna 580 mm – więcej miejsca na wodomierz, zawory i elementy przyłączeniowe.
• Możliwość montażu jednego lub dwóch wodomierzy DN15 albo DN20, zależnie od konfiguracji instalacji.
• Izolacja styropianowa ścianek ograniczająca wychładzanie wnętrza.
• Korek izolacyjny o wysokości 300 mm stanowiący dodatkową barierę termiczną od strony włazu.
• Wygodny dostęp serwisowy podczas odczytu, kontroli oraz wymiany wodomierza.
• Lekka konstrukcja ułatwiająca transport i osadzenie studzienki w wykopie.
• Pokrywa z tworzywa zapewniająca szybki dostęp do wnętrza instalacji.
• Konstrukcja bez pełnego dna umożliwiająca swobodne przeprowadzenie przewodów wodociągowych.

Jak działa izolacja w wersji S?

Oznaczenie S informuje o zastosowaniu izolacji styropianowej. Warstwa o grubości około 30 mm ogranicza przenikanie zimna przez ścianki korpusu, natomiast korek umieszczony pod pokrywą zmniejsza napływ zimnego powietrza od góry.

Skuteczność ochrony wodomierza zależy również od prawidłowej głębokości ułożenia przewodów, poprawnego montażu korka, rodzaju gruntu oraz wykonania instalacji zgodnie z instrukcją producenta. Sama izolacja studzienki nie zastępuje właściwego zabezpieczenia całego przyłącza wodociągowego.

Kiedy warto wybrać średnicę DN 600?

Wariant DN 600 jest polecany, gdy w studzience ma znaleźć się więcej elementów niż sam wodomierz i dwa podstawowe zawory. Większa komora ułatwia rozplanowanie armatury i pozostawia przestrzeń potrzebną do obsługi instalacji w kolejnych latach.

• przy montażu dwóch wodomierzy,
• przy rozbudowanym zestawie zaworów,
• gdy instalacja obejmuje filtr lub zawór antyskażeniowy,
• gdy istotny jest wygodny dostęp dla instalatora,
• przy planowanej modernizacji lub rozbudowie przyłącza.

Zastosowanie studzienki DN 600 H1200 S

• przyłącza wodociągowe do domów jednorodzinnych,
• budynki wielorodzinne i niewielkie obiekty usługowe,
• gospodarstwa rolne oraz budynki gospodarcze,
• działki rekreacyjne i domki letniskowe,
• instalacje z jednym lub dwoma wodomierzami,
• modernizowane przyłącza wymagające większej przestrzeni roboczej.

DN 600 czy mniejsza studzienka DN 400?

Oba warianty mogą współpracować z wodomierzami DN15 i DN20, ale różnią się przestrzenią dostępną wewnątrz. Model DN 400 jest bardziej kompaktowy i wymaga mniejszego wykopu. DN 600 zapewnia natomiast znacznie wygodniejszy montaż i obsługę rozbudowanej armatury.

Dane techniczne studzienki DN 600 H1200 S

Opcjonalne zestawy przyłączeniowe

W zależności od średnicy wodomierza studzienkę można uzupełnić o odpowiedni zestaw montażowy:

• przyłącze wodomierza DN15 M83,
• przyłącze wodomierza DN20 M83.

Wodomierz nie jest częścią standardowego zestawu. Przed zakupem należy sprawdzić jego długość montażową, średnicę przyłącza oraz liczbę elementów armatury planowanych wewnątrz studzienki.

Jak prawidłowo przygotować instalację?

• ustal głębokość prowadzenia przewodu wodociągowego,
• przygotuj stabilne i wypoziomowane miejsce posadowienia,
• rozplanuj układ wodomierzy, zaworów i śrubunków,
• pozostaw miejsce na późniejszą wymianę urządzeń,
• wykonaj próbę szczelności przed zasypaniem,
• układaj zasypkę równomiernie wokół korpusu,
• zamontuj korek izolacyjny zgodnie z instrukcją,
• zapewnij stały dostęp do pokrywy studzienki.

Na co zwrócić uwagę przed zakupem?

Przed wyborem studzienki należy sprawdzić wymagania lokalnego przedsiębiorstwa wodociągowego. Operator może określać sposób rozmieszczenia wodomierza, wymagane zawory, dostęp dla inkasenta oraz minimalną przestrzeń roboczą.

Konstrukcji bez pełnego dna nie należy automatycznie traktować jako rozwiązania przeznaczonego do wysokiego poziomu wód gruntowych. Warunki montażu powinny zostać ocenione indywidualnie, a sposób posadowienia dostosowany do dokumentacji producenta i warunków gruntowo-wodnych.

Dokumentacja i atest produktu

Studzienka posiada dokumentację producenta dotyczącą parametrów technicznych oraz przeznaczenia. Przed zakupem można potwierdzić dostępność Atestu Higienicznego i deklaracji zgodności wymaganych przy realizacji konkretnego przyłącza.

Dokumentacja produktu nie zastępuje uzgodnienia instalacji z lokalnym zarządcą sieci wodociągowej.

Zamów studzienkę wodomierzową DN 600 H1200 S

Wybierz przestronną studzienkę wodomierzową z izolacją styropianową, która zapewnia więcej miejsca na montaż jednego lub dwóch wodomierzy oraz dodatkowej armatury.

Skontaktuj się z doradcami EKOBUDOWA – podaj liczbę wodomierzy, ich średnicę i planowany układ zaworów. Sprawdzimy, czy model DN 600 H1200 S będzie odpowiedni, oraz pomożemy dobrać właściwy zestaw przyłączeniowy.
