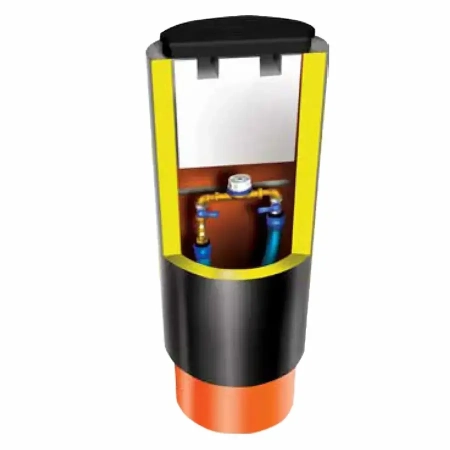

Studzienka wodomierzowa DN 400 H1500 P – głęboka studnia z izolacją poliuretanową

Studzienka wodomierzowa DN 400 H1500 P została przeznaczona do instalacji, w których przewód wodociągowy przebiega głębiej niż w standardowych przyłączach. Wysokość 1500 mm ułatwia dopasowanie studzienki do rzędnej terenu i położenia rury, a izolacja z pianki poliuretanowej ogranicza wychładzanie wnętrza oraz pomaga chronić wodomierz przed skutkami niskiej temperatury.

Kompaktowa średnica sprawia, że model nie wymaga wykonywania szerokiego wykopu, natomiast konstrukcja bez pełnego dna umożliwia elastyczne poprowadzenie przewodów przez dolną część studzienki. W zależności od przygotowanej konfiguracji wewnątrz można zamontować jeden lub dwa wodomierze DN15 albo DN20.

Kiedy warto zastosować studzienkę o wysokości 1500 mm?

Wersja H1500 jest przeznaczona przede wszystkim do przyłączy, w których głębokość prowadzenia przewodu nie pozwala na zastosowanie niższego modelu. Dodatkowe 300 mm wysokości w porównaniu ze studzienką H1200 daje większą swobodę podczas dopasowywania instalacji do lokalnych warunków terenowych.

Model może być szczególnie przydatny na działkach ze spadkiem, przy głębiej ułożonej sieci wodociągowej oraz tam, gdzie projekt wymaga zachowania odpowiedniej rzędnej przewodów bez wykonywania prowizorycznych przedłużeń korpusu.

• głębiej prowadzone przyłącza wodociągowe,
• działki o zróżnicowanym ukształtowaniu terenu,
• modernizowane instalacje z nisko położonym przewodem,
• domy jednorodzinne i budynki gospodarcze,
• obiekty rekreacyjne oraz sezonowe.

Izolacja poliuretanowa – skuteczniejsza ochrona termiczna

Korpus studzienki został ocieplony pianką poliuretanową klasy A o grubości 50 mm. Materiał tworzy ciągłą warstwę izolacyjną wokół komory wodomierzowej, ograniczając przenikanie zimna przez ścianki.

Dodatkową barierę termiczną stanowi korek styropianowy o wysokości 300 mm, umieszczany w górnej części studzienki. Prawidłowo zamontowany ogranicza dopływ zimnego powietrza od strony pokrywy i wspomaga wykorzystanie ciepła pochodzącego z głębszych warstw gruntu.

Skuteczność zabezpieczenia zależy również od głębokości prowadzenia rur, jakości montażu, warunków gruntowych oraz prawidłowego ułożenia izolacji. Studzienka nie zastępuje właściwego wykonania całego przyłącza wodociągowego.

Najważniejsze cechy modelu DN 400 H1500 P

• Wysokość 1500 mm – dopasowanie do głębiej położonych przewodów wodociągowych.
• Izolacja z pianki poliuretanowej 50 mm – ograniczenie wychładzania komory.
• Korek styropianowy 300 mm – dodatkowe zabezpieczenie od strony włazu.
• Średnica wewnętrzna 380 mm – kompaktowe wymiary przy zachowaniu miejsca na podstawową armaturę.
• Możliwość montażu 1 lub 2 wodomierzy DN15 albo DN20.
• Konstrukcja bez pełnego dna – swobodne prowadzenie przewodów przez dolną część korpusu.
• Pokrywa z tworzywa – szybki dostęp do odczytu i kontroli instalacji.
• Mała masa w porównaniu ze studniami betonowymi – łatwiejszy transport i osadzenie w wykopie.

DN 400 H1500 P czy niższy model H1200?

Wybór wysokości powinien wynikać z rzeczywistej głębokości przewodu oraz projektowanego poziomu terenu. Model H1200 sprawdzi się w standardowych przyłączach, natomiast wersja H1500 daje większy zakres montażowy przy głębiej przebiegającej rurze wodociągowej.

Nie należy wybierać wyższego modelu wyłącznie „na zapas”. Zbyt duża różnica pomiędzy poziomem przewodu a położeniem armatury może utrudnić montaż. Przed zakupem warto ustalić dokładną rzędną rury i planowany poziom wykończonego terenu.

Montaż wodomierza DN15 lub DN20

Studzienka może współpracować z popularnymi wodomierzami stosowanymi w domowych i niewielkich instalacjach wodociągowych. Ostateczny układ zależy od długości wodomierza, liczby zaworów, zastosowanych śrubunków oraz wymagań lokalnego przedsiębiorstwa wodociągowego.

• wodomierz DN15 – standardowe przyłącza domowe i rekreacyjne,
• wodomierz DN20 – instalacje wymagające większego przepływu,
• jeden lub dwa wodomierze – po wcześniejszym sprawdzeniu dostępnego miejsca.

Przy bardziej rozbudowanej armaturze, np. z filtrem, zaworem antyskażeniowym lub kilkoma zaworami odcinającymi, kompaktowa średnica DN 400 może okazać się niewystarczająca. W takiej sytuacji warto rozważyć model o większej średnicy roboczej.

Dane techniczne studzienki DN 400 H1500 P

Opcjonalny zestaw przyłączeniowy

Do studzienki można dobrać armaturę odpowiadającą średnicy wodomierza:

• przyłącze wodomierza DN15 M83,
• przyłącze wodomierza DN20 M83.

Wodomierz nie jest częścią zestawu. Przed zamówieniem przyłącza należy sprawdzić długość montażową urządzenia, wymagany rozstaw armatury oraz wytyczne lokalnego operatora sieci wodociągowej.

Jak przygotować wykop pod model H1500?

Wyższy korpus wymaga dokładnego ustabilizowania podczas montażu. Studzienkę należy ustawić pionowo, a zasypkę układać równomiernie dookoła, aby nie doprowadzić do przesunięcia lub przechylenia obudowy.

• wyznacz poziom przewodu wodociągowego i rzędną pokrywy,
• przygotuj wypoziomowane podłoże zgodnie z instrukcją producenta,
• sprawdź ułożenie rur przed montażem wodomierza,
• wykonaj i skontroluj wszystkie połączenia,
• przeprowadź próbę szczelności przed zasypaniem,
• zasypuj korpus stopniowo i równomiernie,
• pozostaw swobodny dostęp do pokrywy.

Na co zwrócić uwagę przed zamówieniem?

Najważniejszym parametrem jest rzeczywista głębokość położenia przyłącza. Należy również sprawdzić, ile miejsca zajmie wodomierz wraz z zaworami i połączeniami. Sama informacja o średnicy DN15 lub DN20 nie wystarcza do potwierdzenia kompatybilności całego układu.

Warto także ustalić wymagania zakładu wodociągowego dotyczące lokalizacji studzienki, dostępu dla inkasenta, rodzaju armatury oraz sposobu zabezpieczenia wodomierza. Pozwala to uniknąć konieczności przebudowy instalacji przed odbiorem.

Studzienka z dokumentacją do instalacji wodociągowej

Produkt posiada dokumentację producenta dotyczącą przeznaczenia i parametrów technicznych. Przed zakupem można zweryfikować dostępność deklaracji zgodności oraz dokumentów wymaganych przez lokalnego zarządcę sieci.

Sam atest produktu nie zastępuje uzgodnienia projektu przyłącza. Ostateczną konfigurację należy zawsze dopasować do wymagań inwestycji oraz przedsiębiorstwa wodociągowego.

Dlaczego warto zamówić DN 400 H1500 P w EKOBUDOWA?

• pomagamy ustalić, czy potrzebny jest wariant H1200 czy H1500,
• sprawdzamy miejsce potrzebne na wodomierz i armaturę,
• dobieramy przyłącza DN15 lub DN20,
• pomagamy porównać średnicę DN 400 z większym modelem DN 500,
• zapewniamy wsparcie techniczne przed zakupem,
• organizujemy dostawę pod wskazany adres.

Zamów studzienkę wodomierzową DN 400 H1500 P

Wybierz głęboką, ocieplaną studzienkę do przyłącza prowadzonego 1,5 m poniżej poziomu włazu. Model DN 400 H1500 P umożliwia montaż wodomierza poza budynkiem i pomaga zabezpieczyć instalację przed wychłodzeniem.

Prześlij doradcom EKOBUDOWA głębokość rury, średnicę wodomierza i planowany układ armatury. Sprawdzimy, czy ten wariant będzie odpowiedni, oraz pomożemy dobrać kompatybilny zestaw przyłączeniowy.
