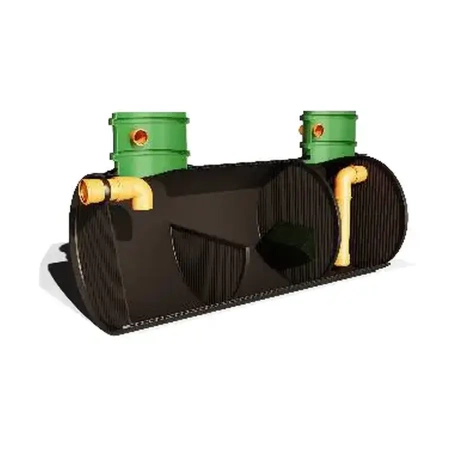

TSK-4 HDPE Z – Separator Węglowodorów Koalescencyjny 4 l/s z osadnikiem, konstrukcja dwupłaszczowa

Separator węglowodorów TSK-4 HDPE Z – koalescencyjny z osadnikiem

TSK-4 HDPE Z firmy WOBET HYDRET to koalescencyjny separator substancji ropopochodnych ze zintegrowanym osadnikiem, przeznaczony do podczyszczania wód zawierających węglowodory i zawiesiny. Model charakteryzuje się przepływem nominalnym 4 l/s i wykonany jest jako konstrukcja dwupłaszczowa z HDPE.

Połączenie osadnika oraz wkładu koalescencyjnego w jednym urządzeniu pozwala realizować kolejne etapy podczyszczania. W osadniku zatrzymywana jest część zawiesin mineralnych, natomiast sekcja koalescencyjna wspomaga oddzielanie substancji ropopochodnych od wody.

Separator pracuje w sposób grawitacyjny i nie wymaga zasilania elektrycznego do realizacji podstawowego procesu separacji.

Najważniejsze cechy separatora TSK-4 HDPE Z

• Przepływ nominalny 4 l/s – parametr istotny przy doborze urządzenia do projektowanego przepływu.
• Osadnik 1200 l – umożliwia wstępne zatrzymywanie części zawiesin i osadów.
• Pojemność olejów 270 l – zgodnie z przekazanymi parametrami urządzenia.
• Wkład koalescencyjny – wspomaga łączenie drobniejszych kropli substancji ropopochodnych w większe, ułatwiając ich oddzielenie od wody.
• Konstrukcja dwupłaszczowa – wariant HDPE Z posiada dwupłaszczowy korpus.
• HDPE – materiał odporny na korozję.
• Dwa włazy – zapewniają dostęp do poszczególnych części urządzenia podczas kontroli i czynności eksploatacyjnych.

Jak działa separator koalescencyjny TSK-4?

W pierwszym etapie ścieki lub wody zanieczyszczone trafiają do osadnika o pojemności 1200 l. Następuje w nim sedymentacja części cięższych zawiesin, takich jak piasek i inne cząstki mineralne.

Następnie woda przepływa przez część separacyjną wyposażoną we wkład koalescencyjny. Jego zadaniem jest wspomaganie łączenia drobnych kropli substancji ropopochodnych w większe skupiska, które dzięki różnicy gęstości mogą być skuteczniej oddzielane od wody.

Rzeczywista skuteczność pracy separatora zależy m.in. od prawidłowego doboru urządzenia, charakteru dopływających ścieków, przepływu oraz właściwej eksploatacji i serwisowania.

Zastosowanie separatora TSK-4 HDPE Z

Separator może być stosowany w instalacjach, w których występuje ryzyko przedostawania się substancji ropopochodnych i zawiesin do odprowadzanych wód. Przykładowe zastosowania obejmują:

• parkingi i place manewrowe,
• bazy transportowe i logistyczne,
• stacje paliw,
• place i obiekty przemysłowe,
• inne instalacje wymagające podczyszczania wód zawierających substancje ropopochodne.

Dobór separatora do myjni, stacji paliw lub ścieków technologicznych powinien uwzględniać charakter i ilość ścieków oraz wymagania projektowe dla konkretnej inwestycji.

Dane techniczne separatora TSK-4 HDPE Z

• Producent: WOBET HYDRET
• Model: TSK-4 HDPE Z
• Rodzaj: separator koalescencyjny z osadnikiem
• Przepływ nominalny: 4 l/s
• Pojemność osadnika: 1200 l
• Pojemność olejów: 270 l
• Długość: 2900 mm
• Średnica zbiornika: 1200 mm
• Wysokość dopływu od dna: 1000 mm
• Średnica przyłączy: 160–200 mm
• Liczba włazów: 2
• Materiał: HDPE
• Konstrukcja: dwupłaszczowa

Dokumentacja separatora TSK-4 HDPE Z

Według przekazanych danych dla produktu wskazano odniesienie do PN-EN 858-1:2005/A1:2007 oraz Atestu Higienicznego HK/W/0512/01/2013.

Zakres tych dokumentów należy interpretować zgodnie z dokumentacją producenta. Samo wskazanie normy lub atestu nie oznacza automatycznie spełnienia wszystkich wymagań środowiskowych dla każdej inwestycji – znaczenie mają również prawidłowy dobór urządzenia, projekt instalacji, sposób odprowadzania podczyszczonych wód oraz wymagania właściwe dla konkretnego obiektu.

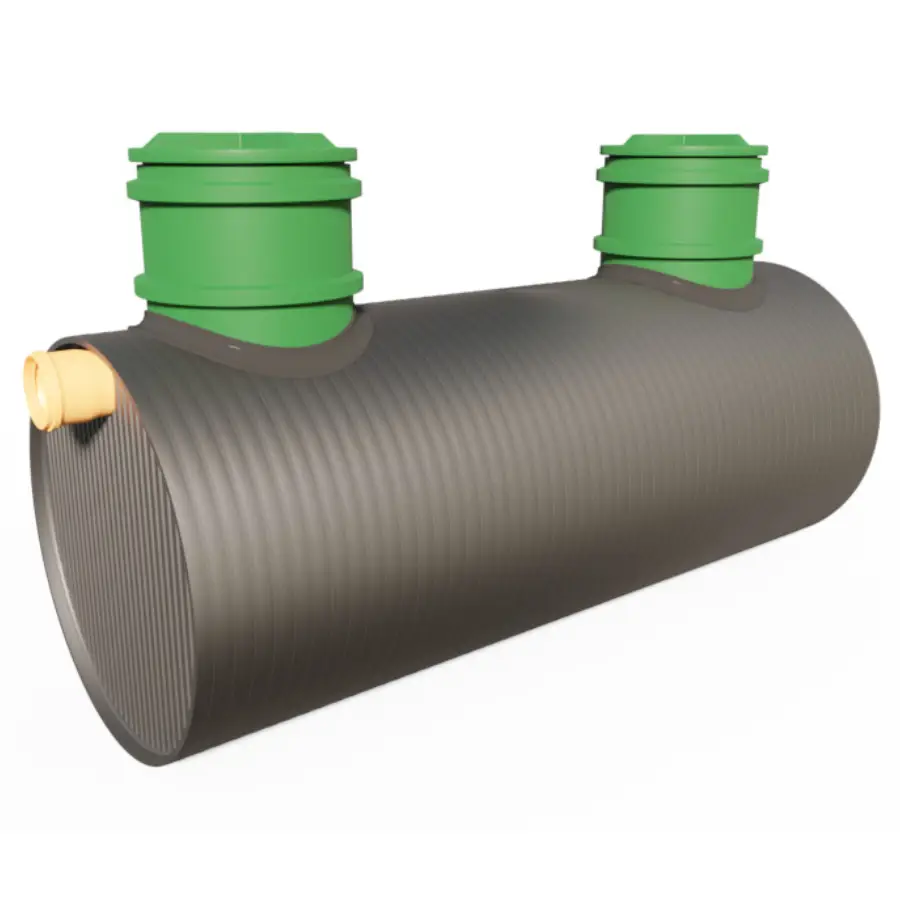

Wersja dwupłaszczowa HDPE Z

Model TSK-4 HDPE Z wykonany jest w konstrukcji dwupłaszczowej. Przy doborze separatora do montażu w gruncie należy uwzględnić warunki gruntowo-wodne, głębokość posadowienia, przewidywane obciążenia oraz wymagania montażowe producenta.

Sama konstrukcja dwupłaszczowa nie powinna być traktowana jako automatyczne potwierdzenie możliwości montażu w każdych warunkach gruntowych lub przy dowolnym poziomie wód gruntowych.

Jak dobrać separator o przepływie 4 l/s?

Przepływ nominalny separatora powinien odpowiadać parametrom projektowanej instalacji. Przy doborze należy uwzględnić m.in. wielkość i rodzaj odwadnianej powierzchni, natężenie dopływu, charakter zanieczyszczeń oraz wymagania dotyczące odprowadzanych wód.

Jeżeli obliczeniowy przepływ przekracza możliwości modelu TSK-4, należy dobrać separator o odpowiednio większej wydajności. Nie należy dobierać urządzenia wyłącznie na podstawie powierzchni parkingu lub placu bez uwzględnienia pozostałych parametrów instalacji.

Eksploatacja separatora koalescencyjnego

Separator wymaga okresowej kontroli i obsługi. W trakcie eksploatacji w osadniku gromadzą się zawiesiny, a w części separacyjnej substancje ropopochodne. Stan urządzenia oraz wkładu koalescencyjnego powinien być kontrolowany zgodnie z instrukcją producenta i warunkami pracy instalacji.

Częstotliwość opróżniania i czyszczenia zależy od rzeczywistego obciążenia separatora, ilości zgromadzonych osadów i substancji ropopochodnych oraz wymagań eksploatacyjnych dla danego obiektu.

Dlaczego warto kupić separator TSK-4 HDPE Z w EKOBUDOWA?

W EKOBUDOWA pomagamy dobrać separator do przepływu, rodzaju zlewni, charakteru zanieczyszczeń oraz warunków planowanego montażu. Przy doborze warto przekazać podstawowe informacje projektowe, aby właściwie określić wymagany wariant urządzenia.

Skontaktuj się z EKOBUDOWA i podaj rodzaj obiektu, powierzchnię zlewni, projektowany przepływ oraz warunki gruntowo-wodne – pomożemy dobrać odpowiedni separator substancji ropopochodnych.
