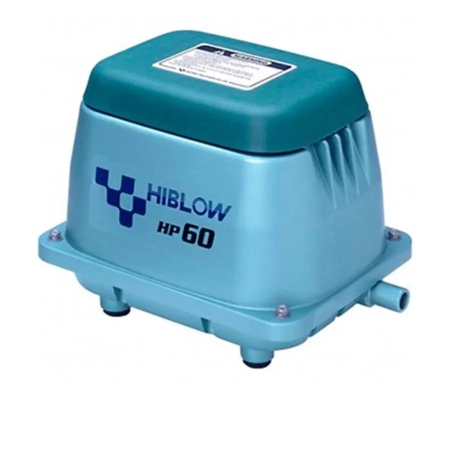

Dmuchawa membranowa HIBLOW HP-60 60 l/min do oczyszczalni biologicznej

BIBUS MENOS Sp. z o.o.

Poradnik eksperta – jak dobrać Hiblow HP-40 40 l/min do oczyszczalni?

Hiblow HP-40 to dmuchawa membranowa o nominalnym punkcie pracy 40 l/min przy ciśnieniu 12,8 kPa (128 mbar). Przy doborze urządzenia do biologicznej oczyszczalni ścieków najważniejsze jest jednak nie samo oznaczenie 40 l/min, lecz wydajność osiągana przy rzeczywistym ciśnieniu występującym w instalacji.

Dlatego HP-40 nie należy dobierać wyłącznie na podstawie liczby użytkowników oczyszczalni ani nominalnej wartości przepływu. Trzeba uwzględnić konstrukcję układu napowietrzania, głębokość dyfuzora, opory przewodów oraz wymagania producenta konkretnej oczyszczalni.

Dlaczego ciśnienie robocze jest równie ważne jak 40 l/min?

Wydajność dmuchawy membranowej zmienia się wraz z przeciwciśnieniem. Według przekazanych parametrów dla Hiblow HP-40 przepływ wynosi około:

• 48 l/min przy 100 mbar (10 kPa),
• 40 l/min przy 128 mbar (12,8 kPa),
• 28 l/min przy 200 mbar (20 kPa).

Oznacza to, że dwie instalacje wyposażone w ten sam model HP-40 mogą uzyskiwać różną ilość powietrza na dyfuzorze, jeżeli pracują przy innym ciśnieniu.

Co powoduje wzrost ciśnienia w instalacji?

Dmuchawa musi pokonać opory całego układu napowietrzania. Na rzeczywisty punkt pracy wpływają przede wszystkim:

• głębokość zanurzenia dyfuzora,
• rodzaj i konstrukcja dyfuzora,
• stopień zabrudzenia dyfuzora,
• długość przewodów powietrznych,
• średnica przewodów,
• kolana, zawory i rozdzielacze,
• przewężenia oraz inne opory instalacji.

Spadek ilości powietrza nie zawsze oznacza uszkodzenie dmuchawy. Przyczyną może być również wzrost oporów instalacji, np. spowodowany zabrudzeniem lub częściowym zatkaniem dyfuzora.

Jak głębokość dyfuzora wpływa na pracę HP-40?

Im głębiej znajduje się dyfuzor, tym większe ciśnienie hydrostatyczne musi pokonać dmuchawa. Do tego należy doliczyć opory samego dyfuzora, przewodów i pozostałych elementów instalacji.

Dlatego informacja, że oczyszczalnia wymaga „dmuchawy 40 l/min”, nie zawsze jest wystarczająca. Znacznie bardziej użyteczna jest informacja, jaki przepływ powietrza jest wymagany przy określonym ciśnieniu roboczym.

Czy Hiblow HP-40 może zastąpić inną dmuchawę 40 l/min?

Nie każda dmuchawa oznaczona jako 40 l/min będzie bezpośrednim odpowiednikiem Hiblow HP-40. Dwa urządzenia mogą mieć podobny przepływ nominalny, ale inną charakterystykę przepływ–ciśnienie.

Przy wyborze zamiennika należy porównać:

• wydajność przy wymaganym ciśnieniu roboczym,
• charakterystykę przepływ–ciśnienie,
• napięcie i częstotliwość zasilania,

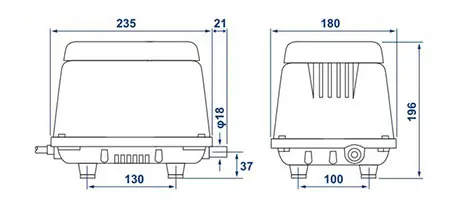

• średnicę króćca – dla HP-40 Ø18 mm,
• sposób podłączenia przewodu,
• wymagania producenta oczyszczalni.

Jeżeli producent oczyszczalni określa konkretny model dmuchawy lub wymagany punkt pracy, parametry te powinny być podstawą doboru zamiennika.

Czy można zastosować mocniejszą dmuchawę?

Dobór urządzenia o większej wydajności „na zapas” nie zawsze jest właściwym rozwiązaniem. Układ napowietrzania powinien pracować z ilością powietrza przewidzianą dla konkretnej oczyszczalni.

Zbyt duża lub zbyt mała wydajność może zmienić warunki pracy systemu, dlatego przed zastąpieniem HP-40 mocniejszym modelem należy sprawdzić wymagania producenta oczyszczalni oraz charakterystykę instalacji.

Jak sprawdzić, czy obecna dmuchawa pracuje prawidłowo?

Jeżeli napowietrzanie wyraźnie osłabło, warto sprawdzić cały układ, a nie od razu wymieniać dmuchawę.

Do kontroli kwalifikują się przede wszystkim:

• stan filtra powietrza,
• stan elementów membranowych,
• szczelność przewodów,
• drożność przewodów powietrznych,
• stan zaworów i rozdzielaczy,
• stan oraz drożność dyfuzora.

Jeżeli dyfuzor jest zabrudzony i stawia większy opór, nawet sprawna dmuchawa może dostarczać mniej powietrza niż wcześniej.

Hiblow HP-40 do stawu i napowietrzania wody

HP-40 może być również stosowana do odpowiednio dobranych systemów napowietrzania stawów, oczek wodnych i innych zbiorników.

Także w tym przypadku kluczowa jest głębokość umieszczenia dyfuzora. Im większa głębokość, tym większe przeciwciśnienie i tym bardziej istotne staje się sprawdzenie charakterystyki przepływu dmuchawy.

Przy kilku dyfuzorach należy dodatkowo uwzględnić podział całkowitego przepływu pomiędzy poszczególne punkty oraz opory każdej gałęzi instalacji.

40 l/min nie oznacza 40 l/min w każdych warunkach

To jedna z najważniejszych zasad przy doborze dmuchaw membranowych. Wartość podawana w nazwie lub specyfikacji urządzenia należy zawsze interpretować razem z odpowiadającym jej ciśnieniem.

Dla Hiblow HP-40 punktem odniesienia jest 40 l/min przy 12,8 kPa (128 mbar). Jeżeli instalacja pracuje przy większym przeciwciśnieniu, rzeczywisty przepływ będzie odpowiednio inny.

Ekspert radzi

Przy wymianie dmuchawy zacznij od tabliczki znamionowej obecnego urządzenia i wymagań producenta oczyszczalni. Nie dobieraj zamiennika wyłącznie na podstawie wartości l/min.

Porównaj przede wszystkim przepływ przy wymaganym ciśnieniu roboczym, charakterystykę przepływ–ciśnienie, średnicę króćca, zasilanie oraz warunki pracy układu napowietrzania.

Jeżeli dotychczasowa dmuchawa pracowała prawidłowo, ale ilość powietrza stopniowo się zmniejszała, przed zakupem nowego urządzenia warto również sprawdzić filtr, membrany, przewody i dyfuzor. Problem może znajdować się w instalacji, a nie w samym źródle powietrza.
