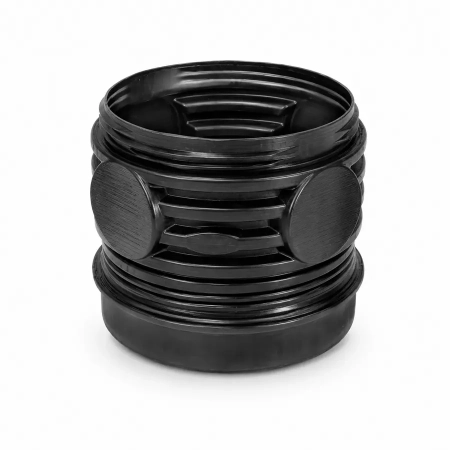

Nadbudowa teleskop-gwint D400 H250 GRAF W-004 TG do oczyszczalni EPURBIO

Nadbudowa teleskop–gwint D400 H250 GRAF W-004 TG do oczyszczalni EPURBIO

Nadbudowa teleskop–gwint GRAF D400 H250, kod W-004 TG, umożliwia dopasowanie położenia włazu oczyszczalni EPURBIO do docelowego poziomu terenu. Hybrydowa konstrukcja łączy możliwość teleskopowego ustawienia elementu z gwintowanym zakończeniem przeznaczonym do montażu kompatybilnej pokrywy lub kolejnej nadbudowy.

Produkt ułatwia prawidłowe wykończenie instalacji oraz zachowanie wygodnego dostępu do otworu rewizyjnego zbiornika. Sprawdzi się zarówno podczas pierwszego montażu oczyszczalni, jak i przy zmianie poziomu gruntu wokół istniejącej instalacji.

Najważniejsze korzyści

• konstrukcja teleskop–gwint

• dopasowanie położenia włazu do poziomu terenu

• średnica nominalna D400

• możliwość montażu kompatybilnych elementów gwintowanych

• wygodniejszy dostęp do otworu rewizyjnego

• szybki montaż bez przebudowy całego systemu

• lekka i trwała konstrukcja z tworzywa sztucznego

• oryginalny element systemu GRAF

Jak działa konstrukcja teleskop–gwint?

Dolna część nadbudowy umożliwia teleskopowe dopasowanie jej położenia względem zbiornika. Górne zakończenie gwintowane służy do zamontowania kompatybilnej pokrywy lub dodatkowej nadbudowy.

Takie rozwiązanie ułatwia ustawienie włazu na odpowiedniej wysokości i późniejsze rozbudowanie pionu rewizyjnego, jeżeli wymaga tego głębokość posadowienia zbiornika.

Zastosowanie

Nadbudowa W-004 TG jest przeznaczona do wybranych zbiorników i oczyszczalni GRAF wyposażonych w odpowiednie połączenie D400, w szczególności do systemu EPURBIO.

Produkt stosuje się, gdy:

• właz znajduje się zbyt nisko względem powierzchni terenu,

• zmieniła się docelowa rzędna gruntu,

• potrzebny jest wygodny dostęp do wnętrza zbiornika,

• konieczne jest zamontowanie gwintowanej pokrywy,

• wymagane jest dalsze podwyższenie włazu kompatybilną nadbudową.

Czy nadbudowa pasuje do każdego włazu DN400?

Nie. Sama średnica D400 nie gwarantuje kompatybilności ze wszystkimi zbiornikami, szambami i oczyszczalniami. Przed zakupem należy sprawdzić producenta zbiornika, model oczyszczalni oraz rodzaj zastosowanego połączenia.

Model W-004 TG należy dobierać na podstawie kodu produktu i zgodności z konkretnym systemem GRAF.

Jakie problemy rozwiązuje?

Nadbudowa pomaga skorygować niewłaściwe położenie włazu względem terenu. Zapobiega pozostawieniu pokrywy zbyt nisko, gdzie mogłaby zostać zasypana, albo na wysokości utrudniającej estetyczne wykończenie instalacji.

Pozwala również zachować dostęp serwisowy do zbiornika bez konieczności rozkopywania całej oczyszczalni podczas kontroli i konserwacji.

Możliwość dalszego podwyższenia włazu

Na elemencie W-004 TG można zamontować kompatybilną nadbudowę gwintowaną GRAF W-004G. Takie rozwiązanie umożliwia dodatkowe podwyższenie pionu rewizyjnego, gdy wysokość podstawowej nadbudowy jest niewystarczająca.

Każdy dodatkowy element należy montować zgodnie z instrukcją producenta i dopuszczalną głębokością posadowienia zbiornika.

Dane techniczne

• producent: GRAF
• nazwa elementu: nadbudowa teleskop–gwint
• kod produktu: W-004 TG
• oznaczenie handlowe: D400 H250
• średnica nominalna przyłącza: D400
• średnica wewnętrzna: 440 mm
• maksymalna średnica zewnętrzna: 455 mm
• wysokość części roboczej: 235 mm
• wysokość korpusu: 280 mm
• wysokość dolnej części montażowej: 75 mm
• wysokość całkowita wynikająca z rysunku: około 355 mm
• konstrukcja: teleskopowa z górnym zakończeniem gwintowanym
• materiał: tworzywo sztuczne
• kolor: czarny
• przeznaczenie: regulacja i podwyższenie włazu zbiornika
• kompatybilność: wybrane zbiorniki GRAF, w tym odpowiednie modele EPURBIO

Ważne przed zakupem

Przed złożeniem zamówienia sprawdź:

• model posiadanej oczyszczalni,

• oznaczenie obecnej nadbudowy,

• rodzaj połączenia włazu,

• wymaganą wysokość podwyższenia,

• rodzaj pokrywy,

• miejsce montażu i przewidywane obciążenie nawierzchni.

Nadbudowa nie jest samodzielnym włazem przejazdowym. W przypadku montażu w podjeździe lub nawierzchni obciążonej ruchem należy zastosować odpowiednią pokrywę, konstrukcję odciążającą i rozwiązanie dopuszczone przez producenta.

Dlaczego warto kupić w EKOBUDOWA?

EKOBUDOWA specjalizuje się w sprzedaży oczyszczalni, zbiorników i akcesoriów do instalacji podziemnych. Pomagamy sprawdzić kompatybilność nadbudowy z konkretnym modelem zbiornika oraz dobrać odpowiednią pokrywę i wysokość podwyższenia.

Obsługujemy klientów indywidualnych, instalatorów i firmy wykonawcze, zapewniając fachowe doradztwo techniczne oraz sprawną realizację zamówień.

Zamów nadbudowę GRAF W-004 TG

Zamów nadbudowę teleskop–gwint D400 H250 GRAF W-004 TG do oczyszczalni EPURBIO. Jeśli nie masz pewności, czy element będzie pasował, prześlij nam zdjęcie włazu, obecnej nadbudowy lub tabliczki znamionowej zbiornika. Pomożemy dobrać właściwy produkt.
